    产品名称：带凸轮滚子的中空旋转平台

    型号：HTN215 - 40

    规格：215

    设计承载能力：≤1600千克

    减速比：40

    最大翻转扭矩/牛·米（Nm）：3500

    允许输入扭矩/牛·米（Nm）：≤500

    额定输出扭矩/牛·米（Nm）：≤20000

    主动扭矩/牛·米（Nm）：18000

    重复定位精度/角秒：5

    定位精度/角秒：10

    平台同心度：≤0.02

    平台平行度/毫米（mm）：≤0.02

    效率：95%

    平台跳动量/毫米（mm）：≤0.02

    径向跳动量/毫米（mm）：≤0.01

    噪音：55分贝（dB）

    使用寿命/小时（H）：20000

    工作温度： - 20℃～ + 90℃

    润滑方式：合成润滑脂润滑

    防护等级：IP40

    安装方式：任意

    适配电机：1.5 - 7.5千瓦电机

    重量/千克（kg）：120


    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.000KG
    • 数量：
商品描述

产品名称：带凸轮滚子的中空旋转平台

型号：HTN215 - 40

规格：215

设计承载能力：≤1600千克

减速比：40

最大翻转扭矩/牛·米（Nm）：3500

允许输入扭矩/牛·米（Nm）：≤500

额定输出扭矩/牛·米（Nm）：≤20000

主动扭矩/牛·米（Nm）：18000

重复定位精度/角秒：5

定位精度/角秒：10

平台同心度：≤0.02

平台平行度/毫米（mm）：≤0.02

效率：95%

平台跳动量/毫米（mm）：≤0.02

径向跳动量/毫米（mm）：≤0.01

噪音：55分贝（dB）

使用寿命/小时（H）：20000

工作温度： - 20℃～ + 90℃

润滑方式：合成润滑脂润滑

防护等级：IP40

安装方式：任意

适配电机：1.5 - 7.5千瓦电机

重量/千克（kg）：120


概述：

HTN215-30





特征：

海波齿轮螺旋齿设计，效率更高。更平滑。 适合42步进，30-100W-200W-400W伺服电机使用





应用：伯恩光学，检测设备，点胶机械设备。

Downdloads  下载

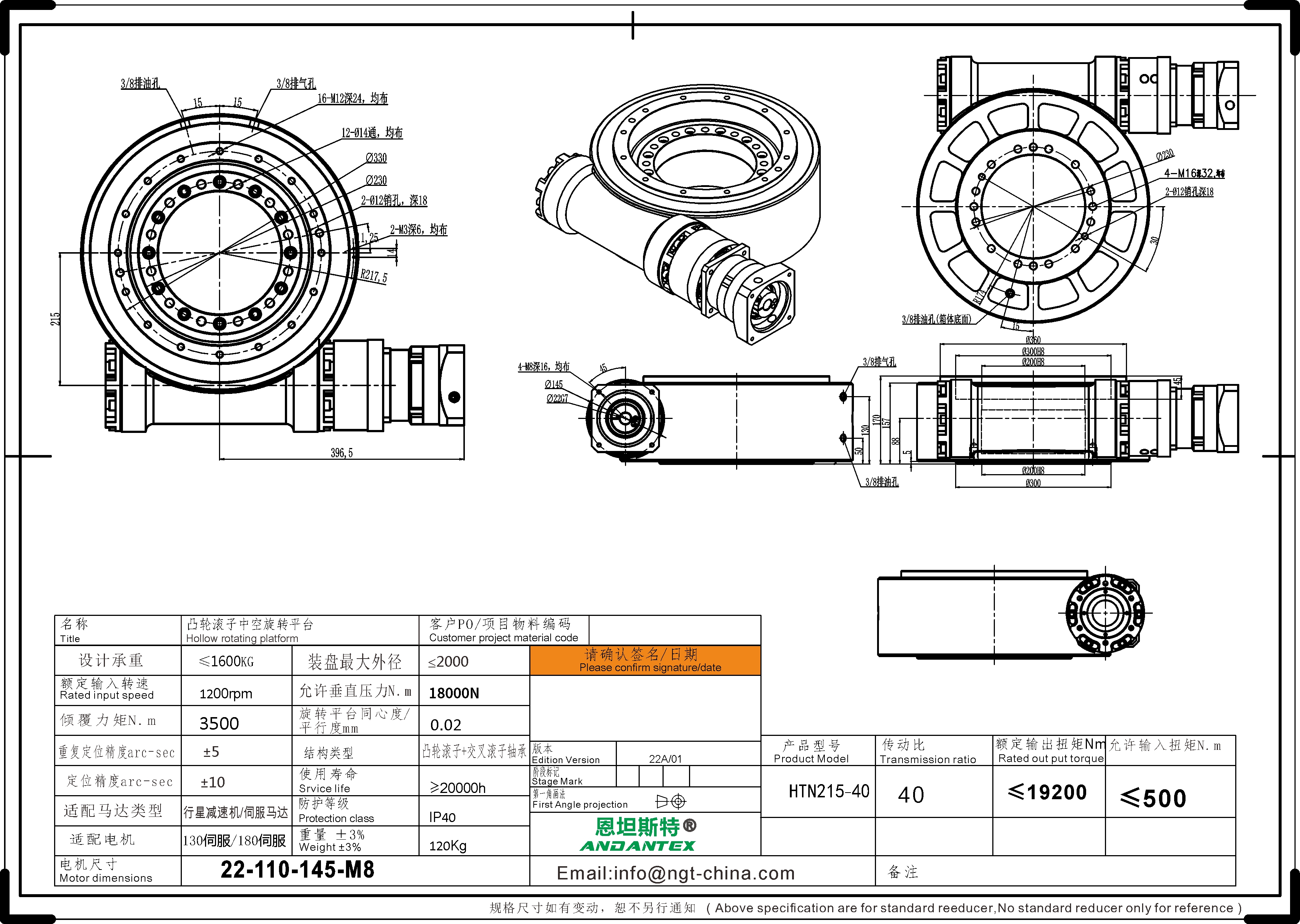

3D模型



1

HTN215-40-PA120L1-22-110-145-M8-16xm12

2488 KB

下载
