    HTN315圆体超重载型凸轮滚子空心旋转平台
    HTN315圆体超重载型凸轮滚子空心旋转平台
    HTN315圆体超重载型凸轮滚子空心旋转平台
    ❤ 收藏

  • HTN315圆体超重载型凸轮滚子空心旋转平台

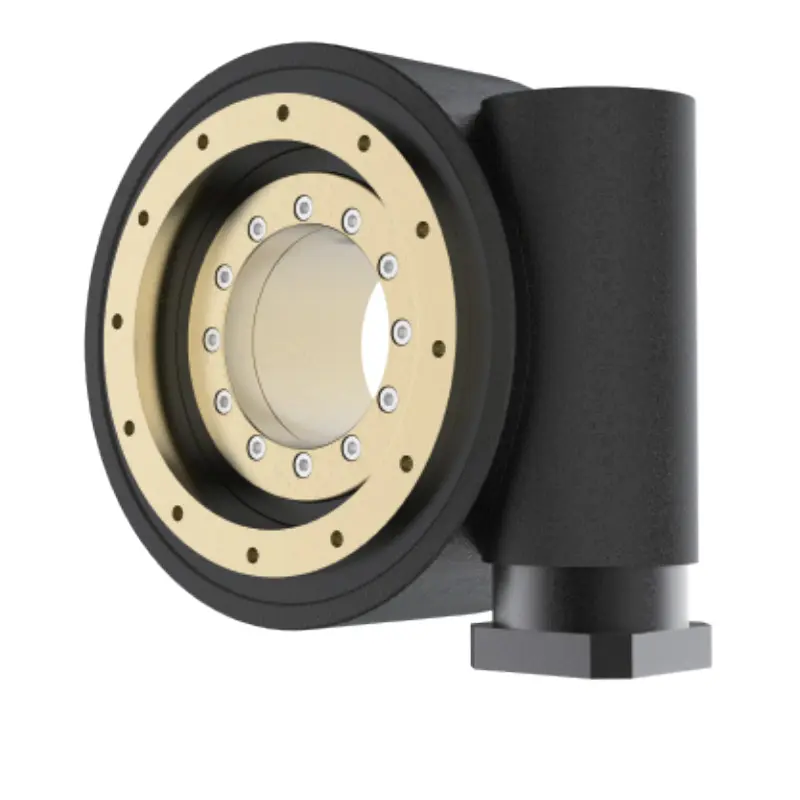

    产品名称：带凸轮滚子的中空旋转平台

    产品编号：HTN315 - 60

    规格：315

    设计承载能力：≤2500千克
    旋转工装盘最大外径：2.5米

    传动比：60

    最大倾覆扭矩/牛·米：14000

    允许输入扭矩/牛·米：≤500

    额定输出扭矩：≤30000

    重复定位精度/角秒：5

    定位精度/角秒：10

    平台同心度：≤0.02

    平台平行度/毫米：≤0.02

    效率：95%

    平台跳动量/毫米：≤0.02

    径向跳动量/毫米：≤0.01

    噪音：55分贝

    使用寿命/小时：20000

    工作温度： - 20℃～ + 90℃

    润滑方式：合成润滑脂润滑

    防护等级：IP40

    安装方式：任意

    适配电机：3.5千瓦 - 25千瓦电机

    重量/千克：200


    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.000KG
    • 数量：
商品描述

产品名称：带凸轮滚子的中空旋转平台

产品编号：HTN315 - 60

规格：315

设计承载能力：≤2500千克
旋转工装盘最大外径：2.5米

传动比：60

最大倾覆扭矩/牛·米：14000

允许输入扭矩/牛·米：≤500

额定输出扭矩：≤30000

重复定位精度/角秒：5

定位精度/角秒：10

平台同心度：≤0.02

平台平行度/毫米：≤0.02

效率：95%

平台跳动量/毫米：≤0.02

径向跳动量/毫米：≤0.01

噪音：55分贝

使用寿命/小时：20000

工作温度： - 20℃～ + 90℃

润滑方式：合成润滑脂润滑

防护等级：IP40

安装方式：任意

适配电机：3.5千瓦 - 25千瓦电机

重量/千克：200


概述：

HTN315-60





特征：

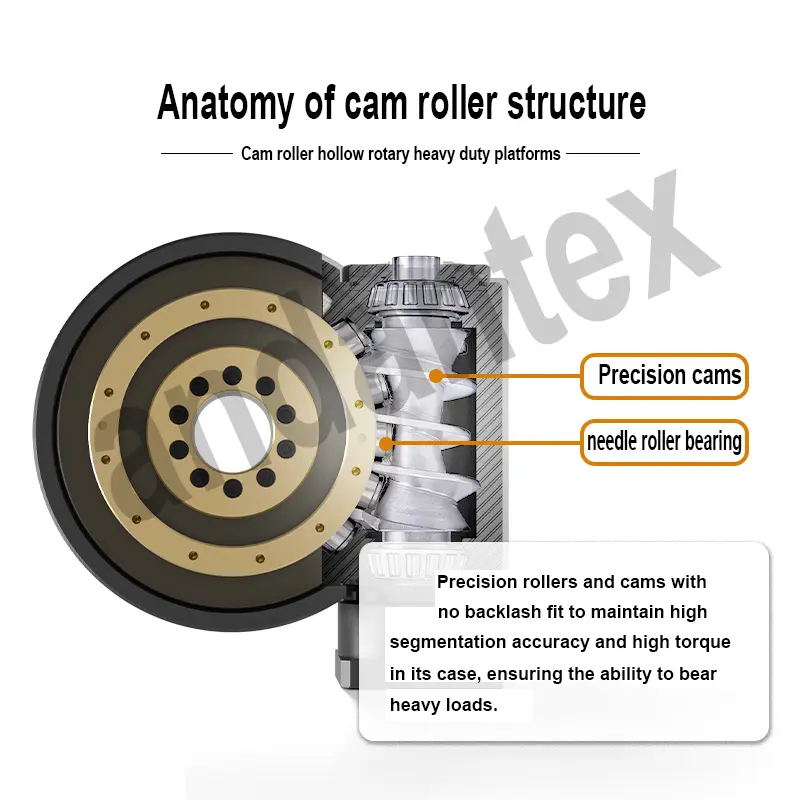

采用凸轮滚子轴承设计，大转盘负载，效率更高。更平滑。 适合3-30KW伺服电机使用





应用：伯恩光学，检测设备，点胶机械设备。


Downdloads  下载





3D模型



1

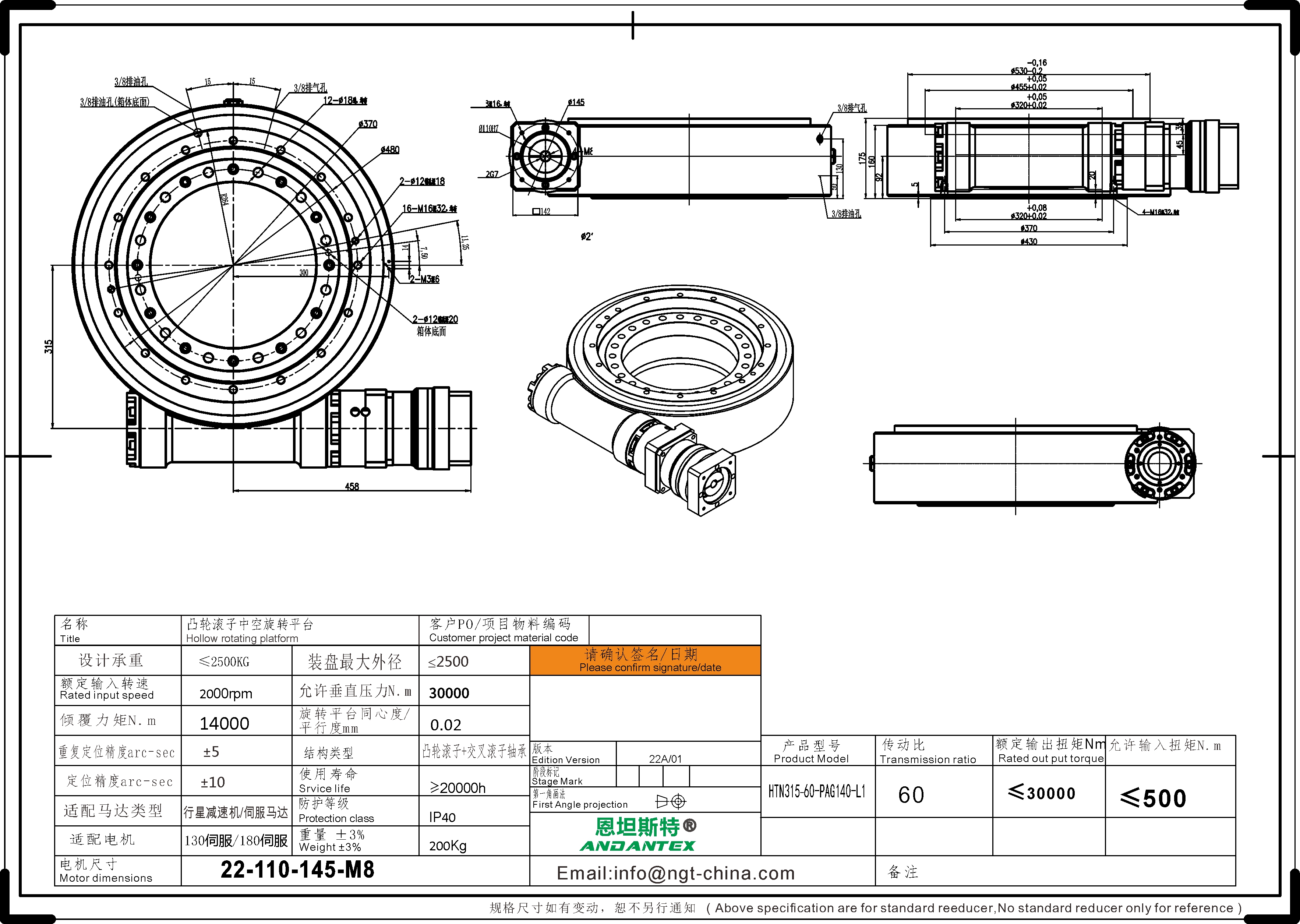

HTN315-60-PAG142-L1-22-110-145-M8

2488 KB

下载
