  • AT120FH孔入孔出换向器

      • 产品名称：APEX孔输入通孔输出换向器

      • 型号：AT120FH-S2-P2

      • 输出扭矩

       T2N：12 Nm - 3,200 Nm

      • 减速比

       单节：1 / 1.5 / 2/3/4/5

       双节：7/10/15/20/25/35/50

       三节：75/100/125/150/200/250/350 / 500

      • 低间隙

       单节：≤6 arcmin

       双节：≤8 arcmin

       三节：≤10 arcmin

      • 高效

       单节：≥98％

       双节：≥94％

       三节：≥94％

      • 易于安装

      • 低噪声

      • 结构紧凑



    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.000KG
    • 数量：
商品描述

    • 产品名称：APEX孔输入通孔输出换向器

    • 型号：AT120FH-S2-P2

    • 输出扭矩

     T2N：12 Nm - 3,200 Nm

    • 减速比

     单节：1 / 1.5 / 2/3/4/5

     双节：7/10/15/20/25/35/50

     三节：75/100/125/150/200/250/350 / 500

    • 低间隙

     单节：≤6 arcmin

     双节：≤8 arcmin

     三节：≤10 arcmin

    • 高效

     单节：≥98％

     双节：≥94％

     三节：≥94％

    • 易于安装

    • 低噪声

    • 结构紧凑



概述：

AT-FH系列是一款直角螺旋锥减速机，带有空心键输出和电机法兰输入配置。高径向负载能力和高精度使AT-FH系列适用于伺服应用以及电力传输解决方案。

体积小,适用于各类小空间运行场合,可搭配伺服电机,步进电机,中空旋转平台等系列产品使用。




特征：

适配400KW伺服电机。57步进。

结构特点：

1、箱体为整六边形，其中五个面留有安装孔，能适应不同方位的安装；

2、90度直角转向箱，设计使用寿命长，承载能力大，传动平稳，噪声低；

3、AT精密行星换向器，传动效率大于95%；

3、弧形圆锥伞齿轮组采用低碳合金钢，经渗碳淬火、研磨跑合，实现高精度的齿面闭式传动；

4、AT行星直角换向器有多种规格，有多种速比，选型范围大，输出形式多样，可满足多种场合的需要；

5、可实现减速、增速两种传动方式。




应用：

广泛应用于医疗器械，检测设备，点胶机设备。


Downdloads  下载





3D模型



1

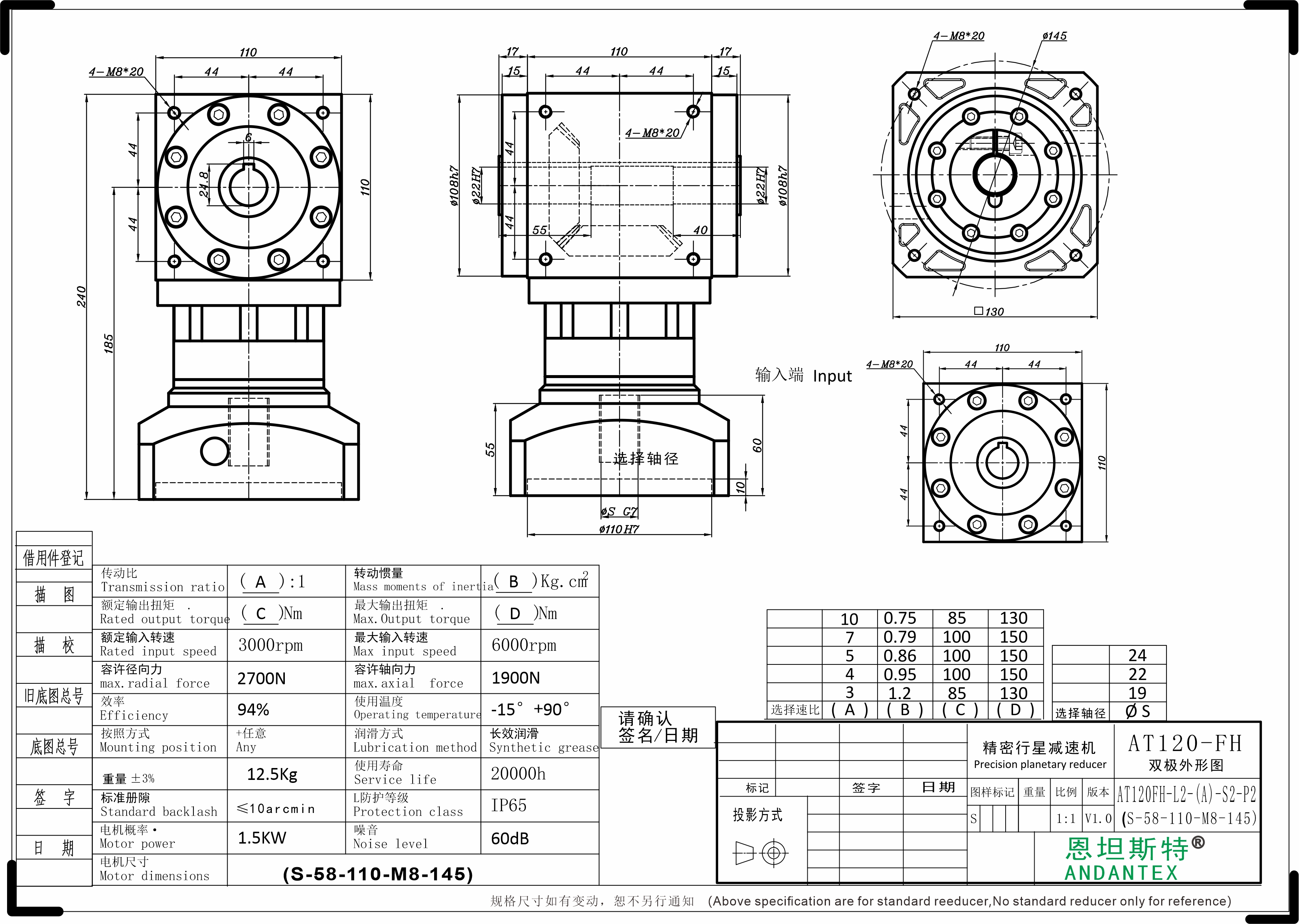

AT120-FH-L2-S-110-145M8

1094 KB

下载

1


1094 KB
