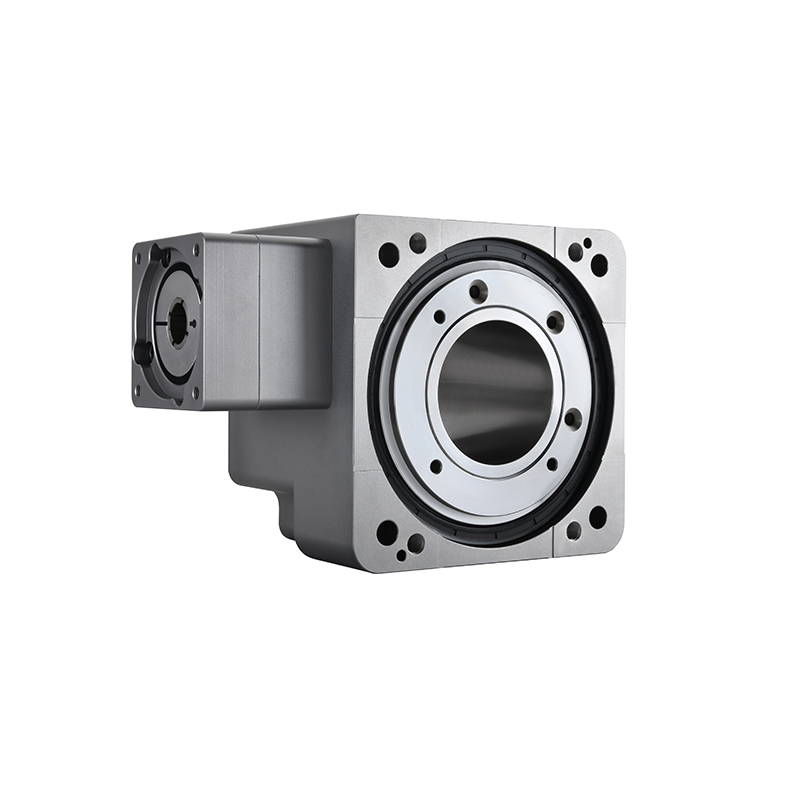

  • Hypoid Gear60海波齿轮双曲面中空旋转平台

    产品名称：

    准双曲面齿轮轴偏置螺旋锥齿轮箱

    项目编号：HYP060 - 30

    规格范围：60

    传动比：30

    最大扭矩/牛·米（Nm）：35

    有效扭矩/牛·米（Nm）：45

    可承受扭矩/牛·米（Nm）：200

    最大过载扭矩/牛·米（Nm）：60

    最大径向力/牛（N）：400

    最大轴向力/牛（N）：400

    扭转刚度/（牛·米/角分）：21

    定位精度/角分：±0.5

    重复定位精度/角秒：≤10

    平台跳动/毫米（mm）：≤0.01

    径向跳动/毫米（mm）：≤0.01

    平台同心度：≤0.01

    平台平行度：≤0.01

    使用寿命/小时（H）：＞20000

    工作温度：-20℃ 至 +90℃

    润滑方式：合成油脂润滑

    防护等级：IP65

    安装方式：任意

    重量/千克（kg）：5.15

    交货周期：5 天


    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.000KG
    • 数量：
商品描述

产品名称：

准双曲面齿轮轴偏置螺旋锥齿轮箱

项目编号：HYP060 - 30

规格范围：60

传动比：30

最大扭矩/牛·米（Nm）：35

有效扭矩/牛·米（Nm）：45

可承受扭矩/牛·米（Nm）：200

最大过载扭矩/牛·米（Nm）：60

最大径向力/牛（N）：400

最大轴向力/牛（N）：400

扭转刚度/（牛·米/角分）：21

定位精度/角分：±0.5

重复定位精度/角秒：≤10

平台跳动/毫米（mm）：≤0.01

径向跳动/毫米（mm）：≤0.01

平台同心度：≤0.01

平台平行度：≤0.01

使用寿命/小时（H）：＞20000

工作温度：-20℃ 至 +90℃

润滑方式：合成油脂润滑

防护等级：IP65

安装方式：任意

重量/千克（kg）：5.15

交货周期：5 天


概述：

HYP060-30





特征：

产品名称：谐波减速机 适合42步进，30-100W-200W-400W伺服电机使用





应用：伯恩光学，检测设备，点胶机械设备。


Downdloads  下载





3D模型



1

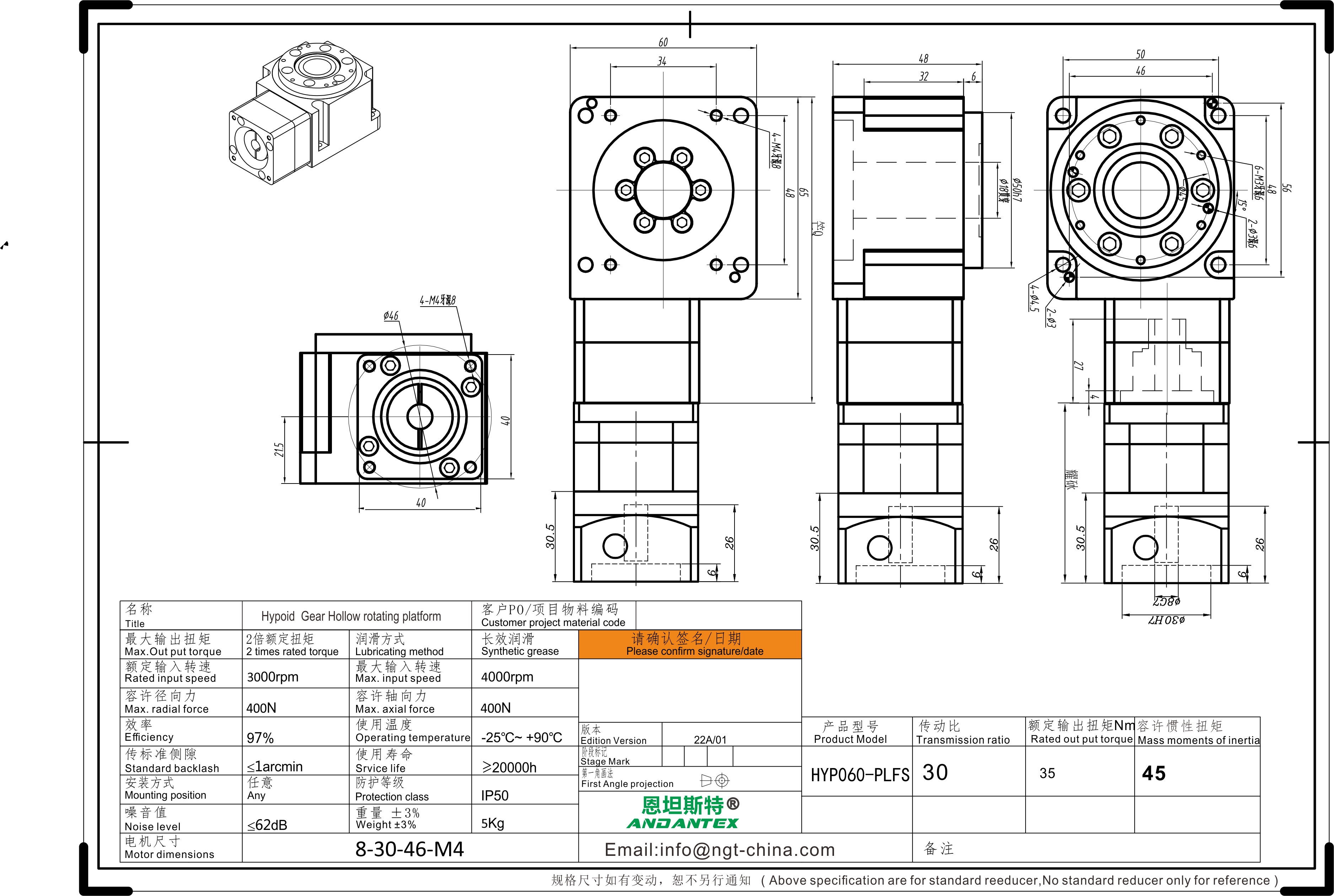

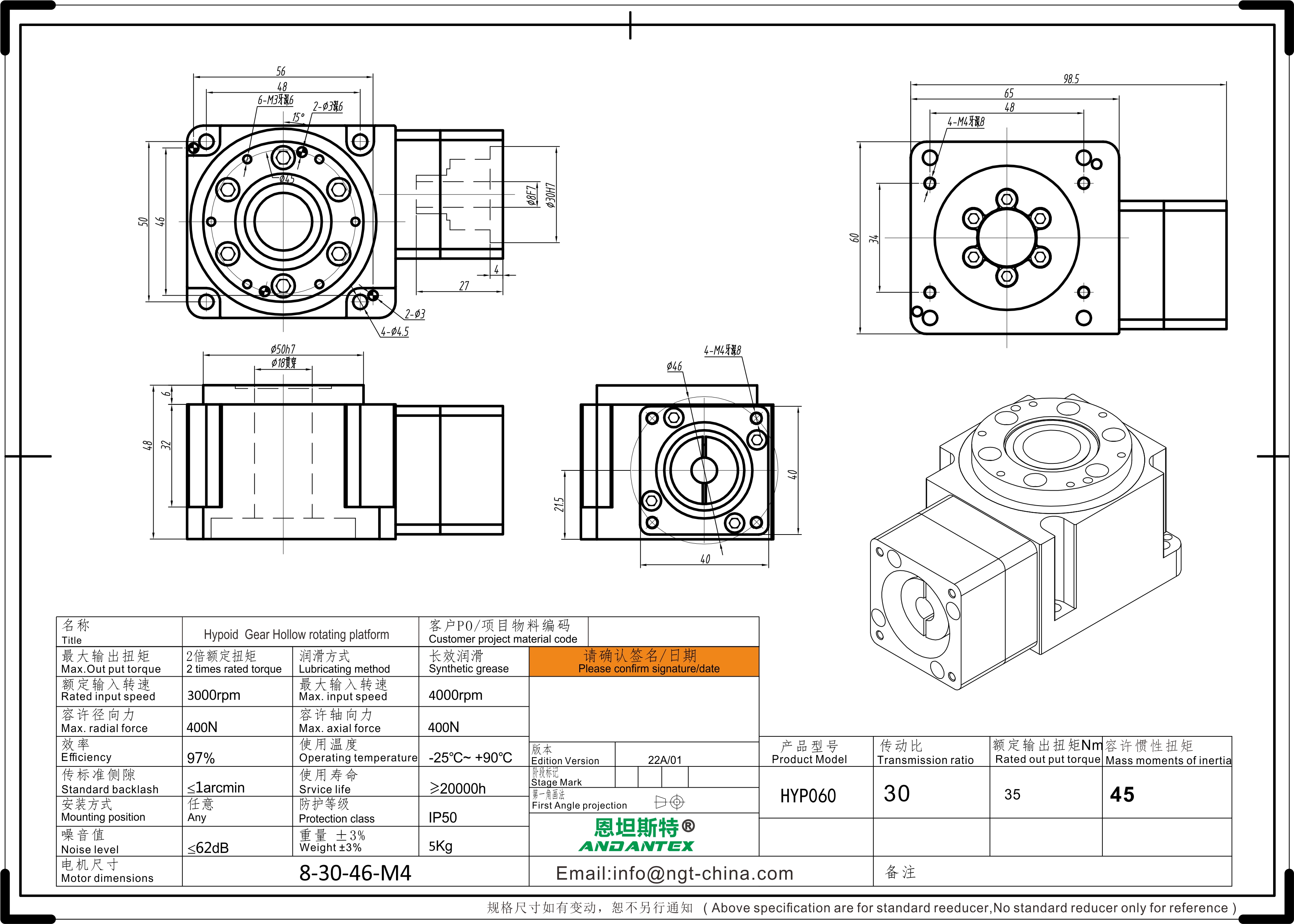

HYP60-30-M2（8-30-46-M4）

2488 KB

下载

2

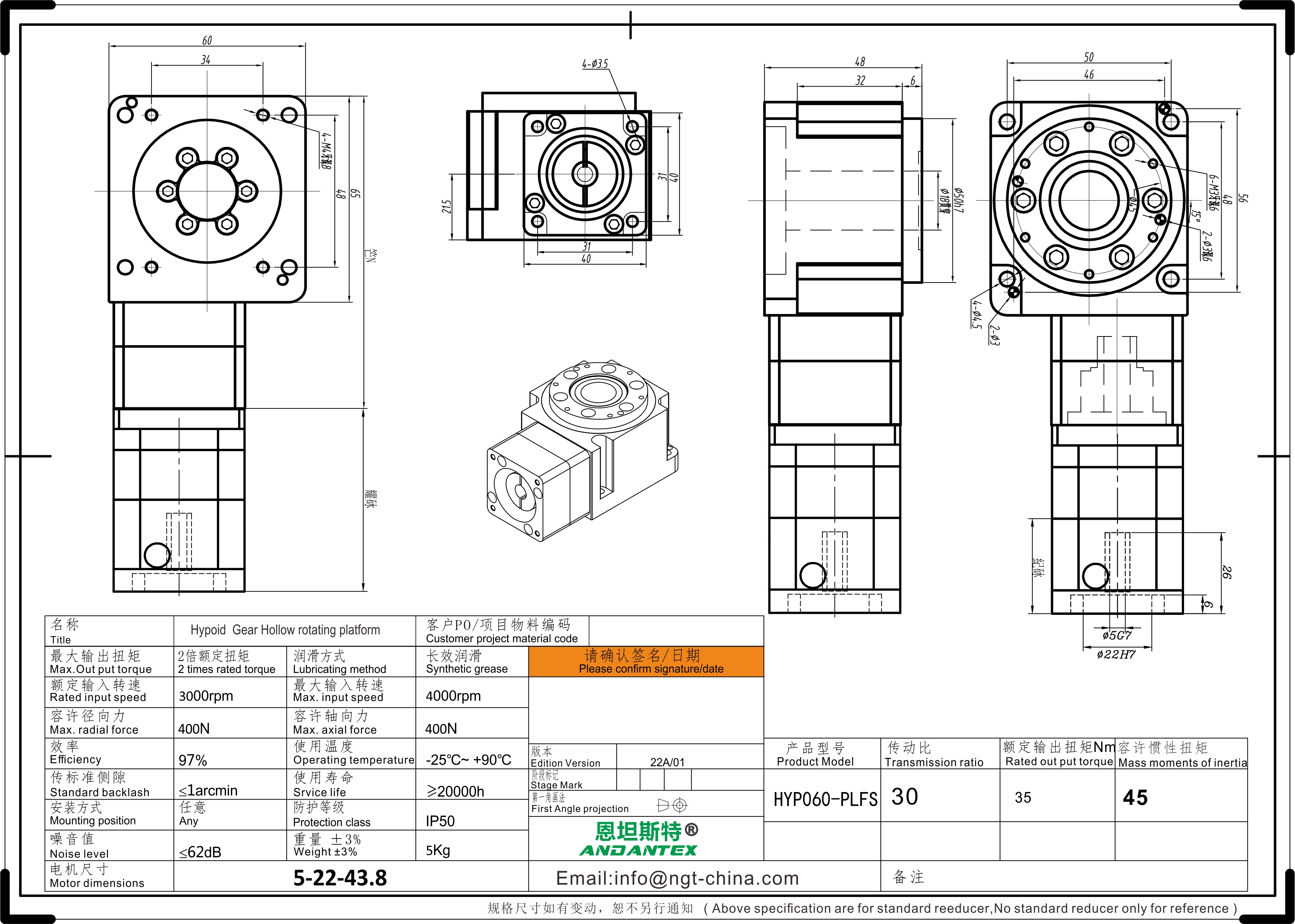

HYP60-30-B1-5-22-43_8-3_5

2488 KB

下载

3

HYP060-30-PLF040-L1-B1减速机60_5(配42步进尺寸)组装体

2488 KB

下载

4

HYP060-30-PLF040-L1-B1减速机56_5(配42步进尺寸)组合体

2488 KB

下载

5

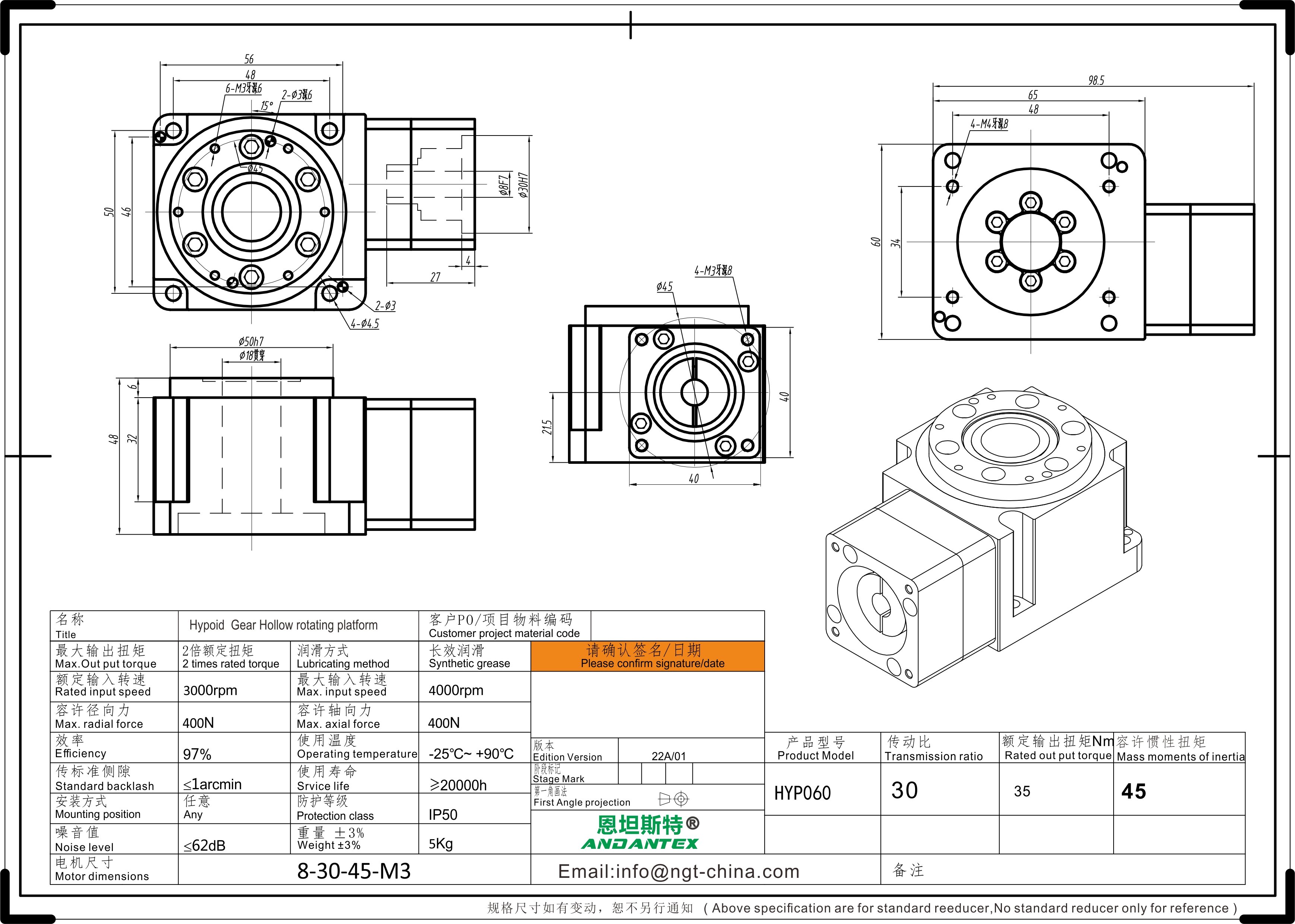

HYP060-30-8-30-45-M3单个

2488 KB

下载

6

HYP060-30-8-35-50加厚法兰

2488 KB

下载

7

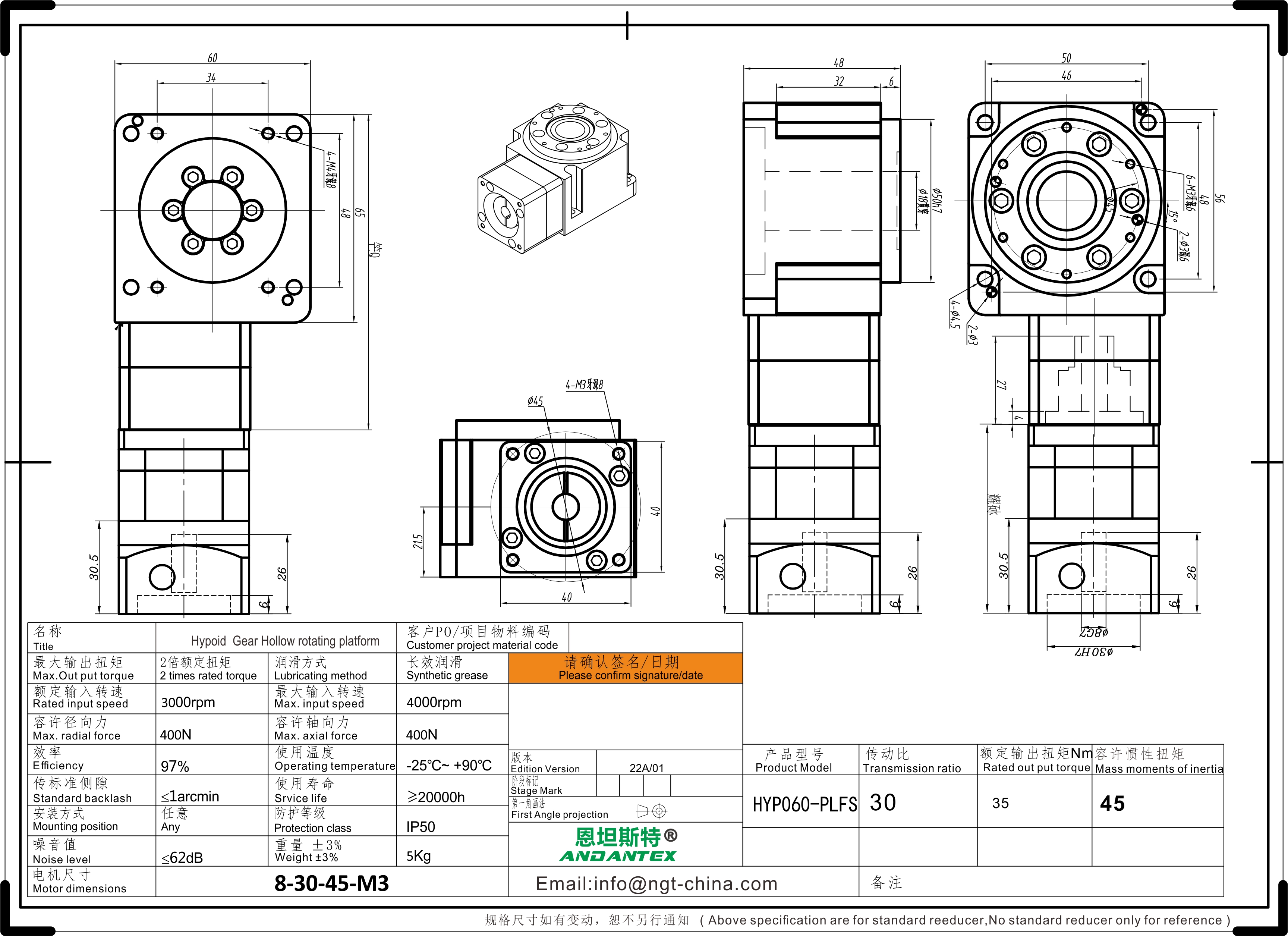

HYP060-30-8-30-45-M3组装体

2488 KB

下载
