首页 ≡ 产品中心 ≡ 凸轮中空旋转平台 ≡ HYP 空心轴法兰输出 ≡ Hypoid Gear120海波齿轮双曲面中空旋转平台
            产品分类 / Product classification
  • Hypoid Gear120海波齿轮双曲面中空旋转平台
    ❤ 收藏

  • Hypoid Gear120海波齿轮双曲面中空旋转平台

    产品名称：准双曲面齿轮轴偏置螺旋锥齿轮箱

    项目编号：HYP120 - 30

    规格范围：120

    传动比：30

    轴承类型：圆锥滚子轴承

    最大扭矩/牛·米（Nm）：120

    有效扭矩/牛·米（Nm）：240

    可承受扭矩/牛·米（Nm）：200

    最大过载扭矩/牛·米（Nm）：240

    最大径向力/牛（N）：9000

    最大轴向力/牛（N）：9000

    扭转刚度/（牛·米/角分）：48

    定位精度/角分：±0.5

    重复定位精度/角秒：≤10

    平台跳动/毫米（mm）：≤0.01

    径向跳动/毫米（mm）：≤0.01

    平台同心度：≤0.01

    平台平行度：≤0.01

    使用寿命/小时（H）：＞20000

    工作温度： -20℃ 至 +90℃

    润滑方式：合成润滑脂润滑

    防护等级：IP65

    安装方式：任意

    重量/千克（kg）：5.15

    交货周期：5 天


    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.000KG
    • 数量：
商品描述

产品名称：准双曲面齿轮轴偏置螺旋锥齿轮箱

项目编号：HYP120 - 30

规格范围：120

传动比：30

轴承类型：圆锥滚子轴承

最大扭矩/牛·米（Nm）：120

有效扭矩/牛·米（Nm）：240

可承受扭矩/牛·米（Nm）：200

最大过载扭矩/牛·米（Nm）：240

最大径向力/牛（N）：9000

最大轴向力/牛（N）：9000

扭转刚度/（牛·米/角分）：48

定位精度/角分：±0.5

重复定位精度/角秒：≤10

平台跳动/毫米（mm）：≤0.01

径向跳动/毫米（mm）：≤0.01

平台同心度：≤0.01

平台平行度：≤0.01

使用寿命/小时（H）：＞20000

工作温度： -20℃ 至 +90℃

润滑方式：合成润滑脂润滑

防护等级：IP65

安装方式：任意

重量/千克（kg）：5.15

交货周期：5 天


概述：

HYP120-30





特征：

海波齿轮螺旋齿设计，效率更高。更平滑。 适合42步进，30-100W-200W-400W伺服电机使用





应用：伯恩光学，检测设备，点胶机械设备。


Downdloads  下载





3D模型



1

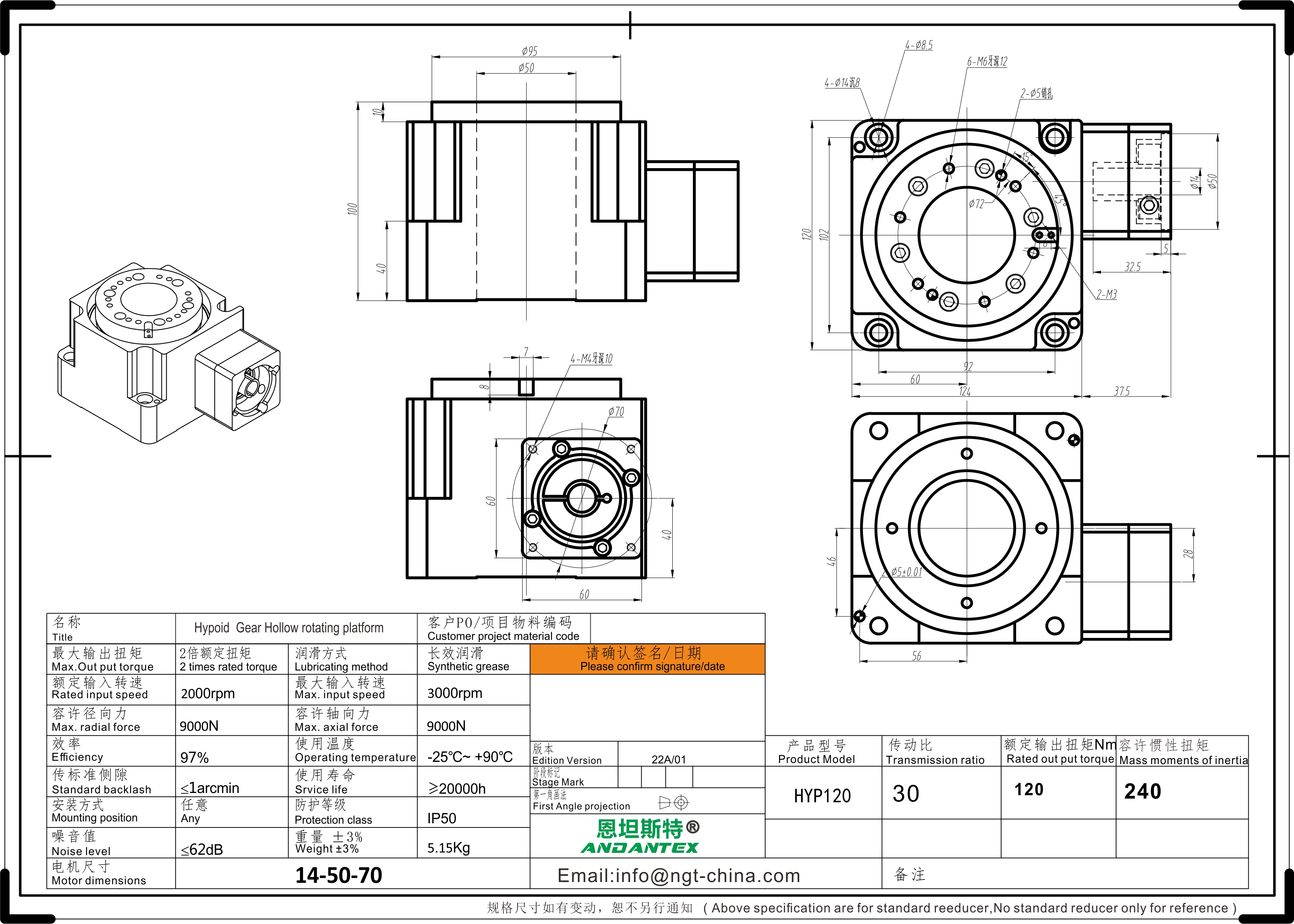

HYP120-30-M1模型（14-50-70-M4）

2488 KB

下载

2

HYP120-30-B1模型（57步进8-38_1-66_67-M4）

2488 KB

下载
