    HTM105突出凸轮滚子中空旋转平台
    HTM105突出凸轮滚子中空旋转平台
    HTM105突出凸轮滚子中空旋转平台
    ❤ 收藏

  • HTM105突出凸轮滚子中空旋转平台

    产品名称：高扭矩重型行星齿轮箱

    型号：HTM105 - 9

    规格范围：105

    传动比：3

    最大扭矩/牛·米（Nm）：25

    有效扭矩/牛·米（Nm）：50

    最大过载扭矩/牛·米（Nm）：440

    最大径向力/牛（N）：5850

    最大轴向力/牛（N）：5850

    扭转刚度/（牛·米/角分）：0.7

    效率：95%

    定位精度/角分：±0.5

    重复定位精度/角秒：≤10

    平台同心度：≤0.002

    平台跳动量/毫米（mm）：≤0.01

    径向跳动量/毫米（mm）：≤0.01

    噪音：55分贝（dB）

    使用寿命/小时（H）：＞20000

    工作温度： - 20℃～ + 90℃

    润滑方式：合成润滑脂润滑

    防护等级：IP65

    安装方式：任意

    重量/千克（kg）：2.3


    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.000KG
    • 数量：
商品描述

产品名称：高扭矩重型行星齿轮箱

型号：HTM105 - 9

规格范围：105

传动比：3

最大扭矩/牛·米（Nm）：25

有效扭矩/牛·米（Nm）：50

最大过载扭矩/牛·米（Nm）：440

最大径向力/牛（N）：5850

最大轴向力/牛（N）：5850

扭转刚度/（牛·米/角分）：0.7

效率：95%

定位精度/角分：±0.5

重复定位精度/角秒：≤10

平台同心度：≤0.002

平台跳动量/毫米（mm）：≤0.01

径向跳动量/毫米（mm）：≤0.01

噪音：55分贝（dB）

使用寿命/小时（H）：＞20000

工作温度： - 20℃～ + 90℃

润滑方式：合成润滑脂润滑

防护等级：IP65

安装方式：任意

重量/千克（kg）：2.3


概述：

HTM105-60





特征：

采用凸轮滚子轴承设计，大转盘负载，效率更高。更平滑。 适合0.2-1KW伺服电机使用





应用：伯恩光学，检测设备，点胶机械设备。



Downdloads  下载





3D模型



1

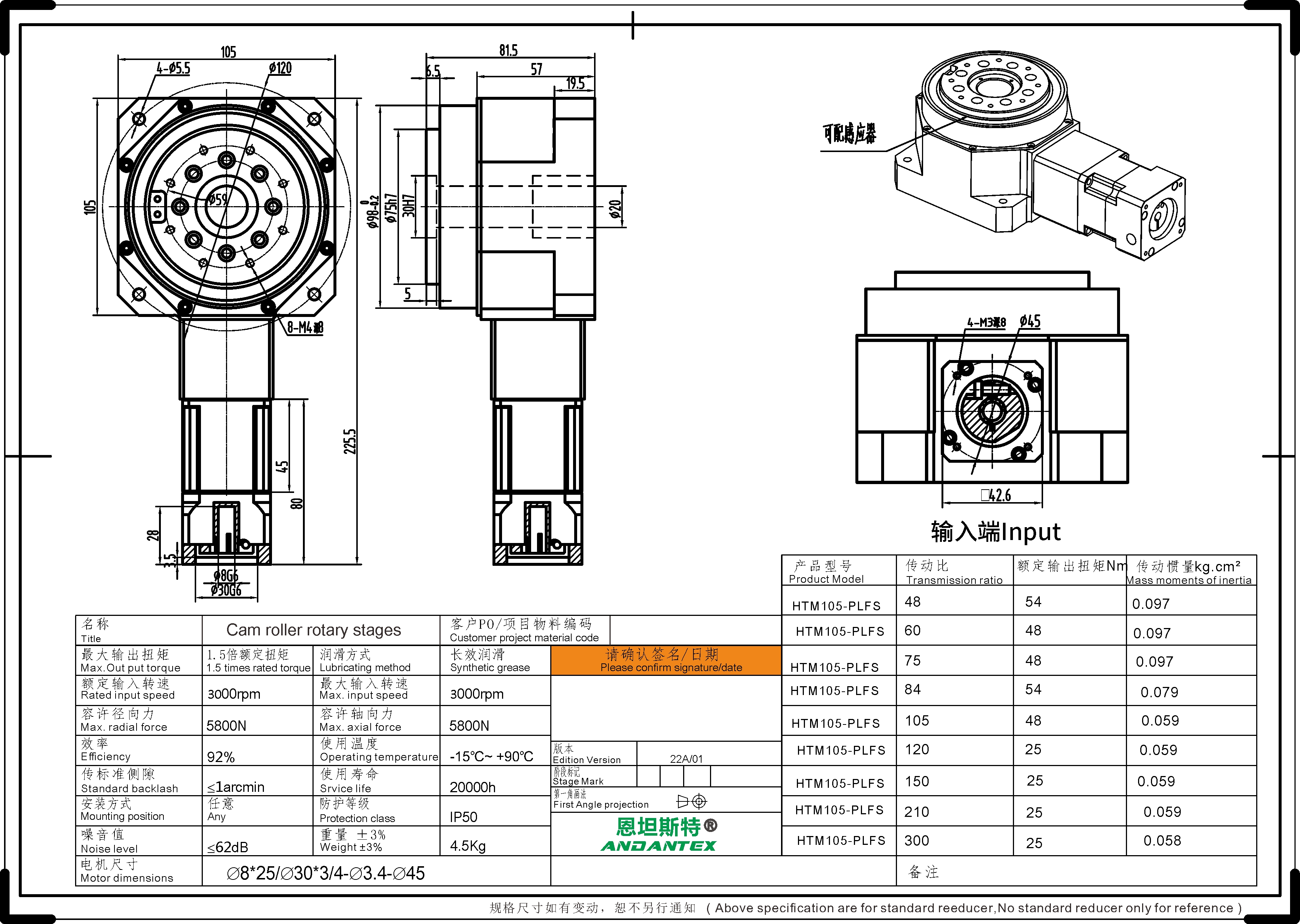

HTM105-L2-8-30-45

2488 KB

下载

2

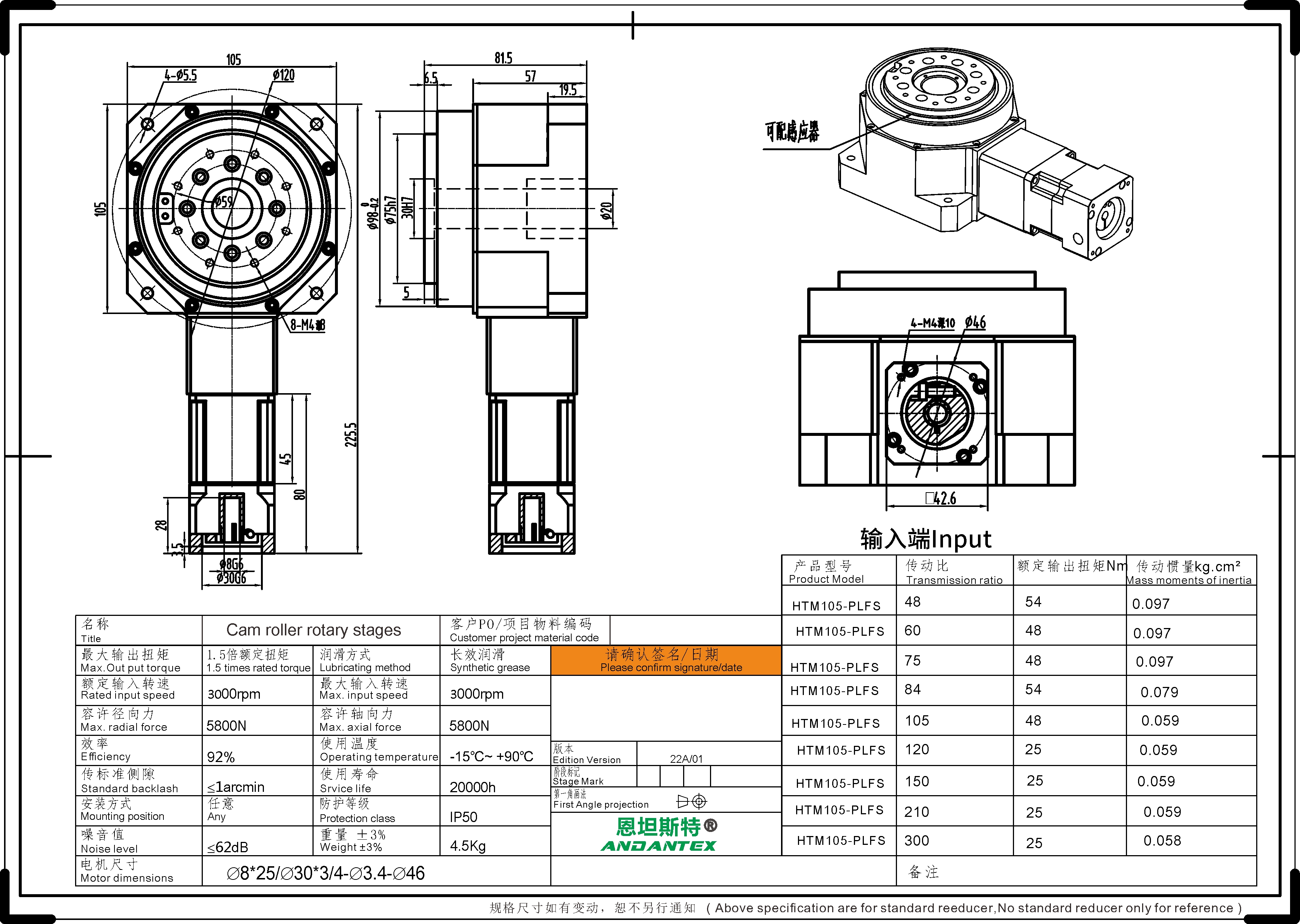

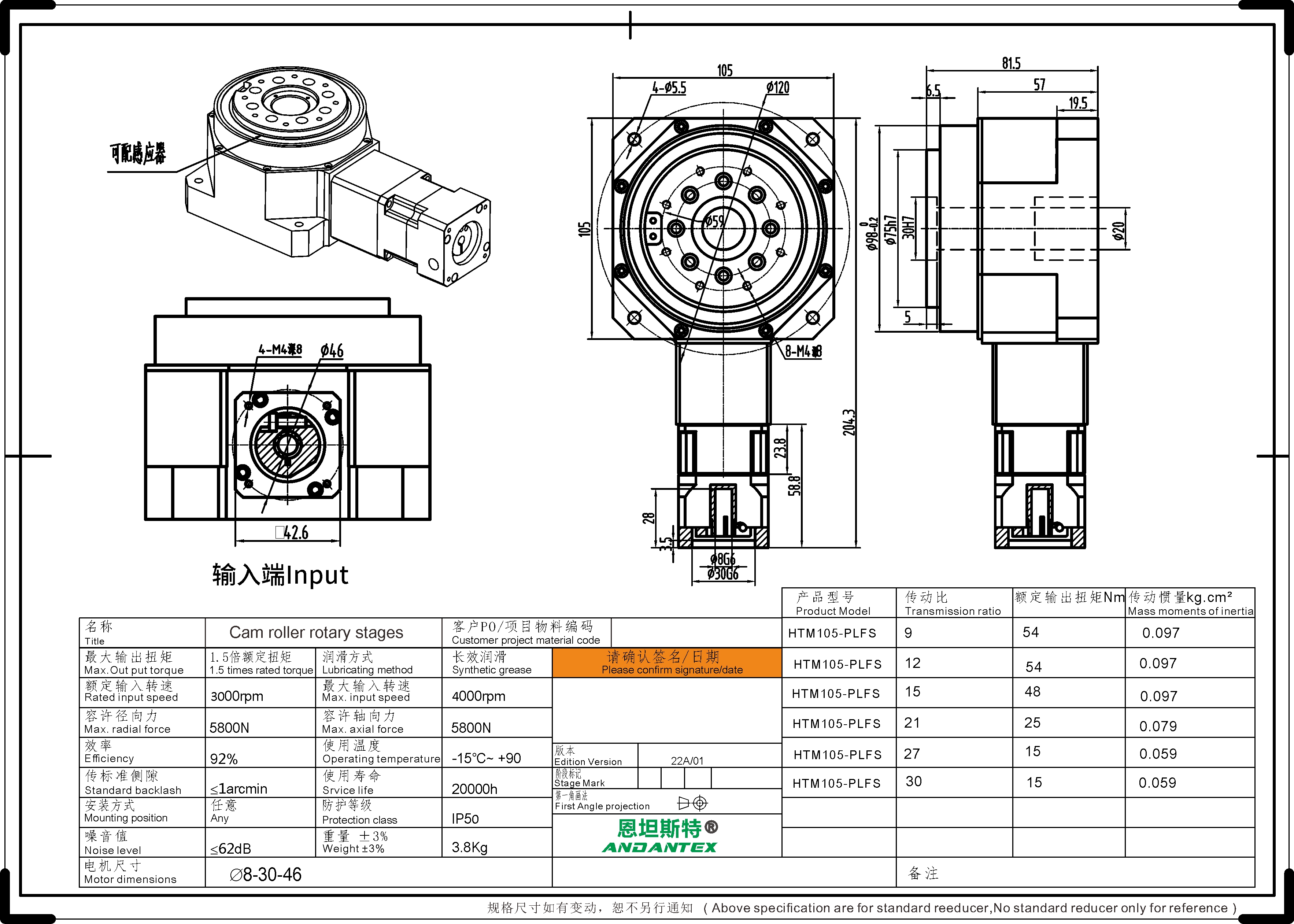

HTM105-L1-8-30-46

2488 KB

下载

3

HTM105-L1-8-30-45

2488 KB

下载

4

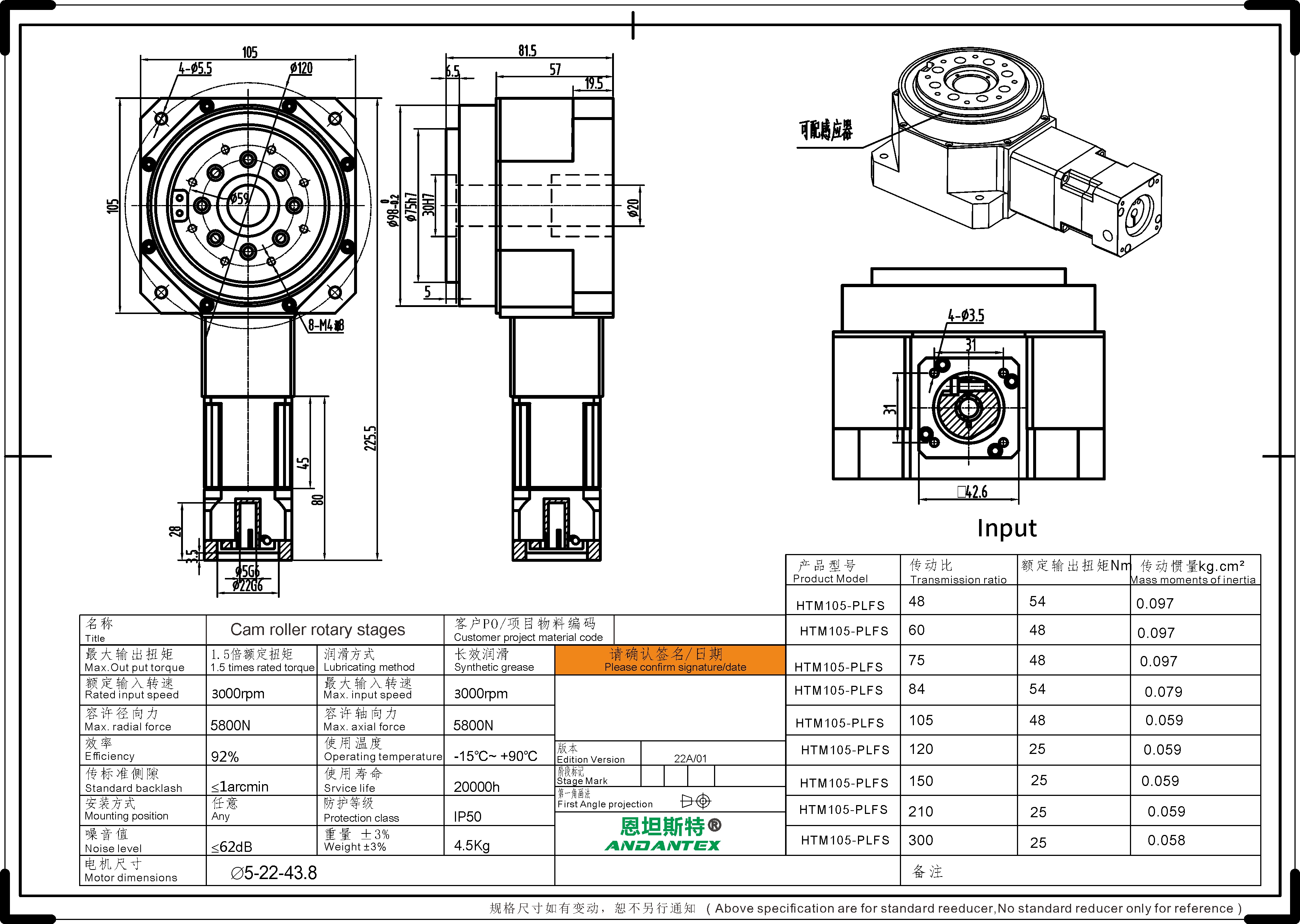

HTM105-L1-5-22-43_8

2488 KB

下载

5

htm105-l1-5-22-43_8(2)

2488 KB

下载

6

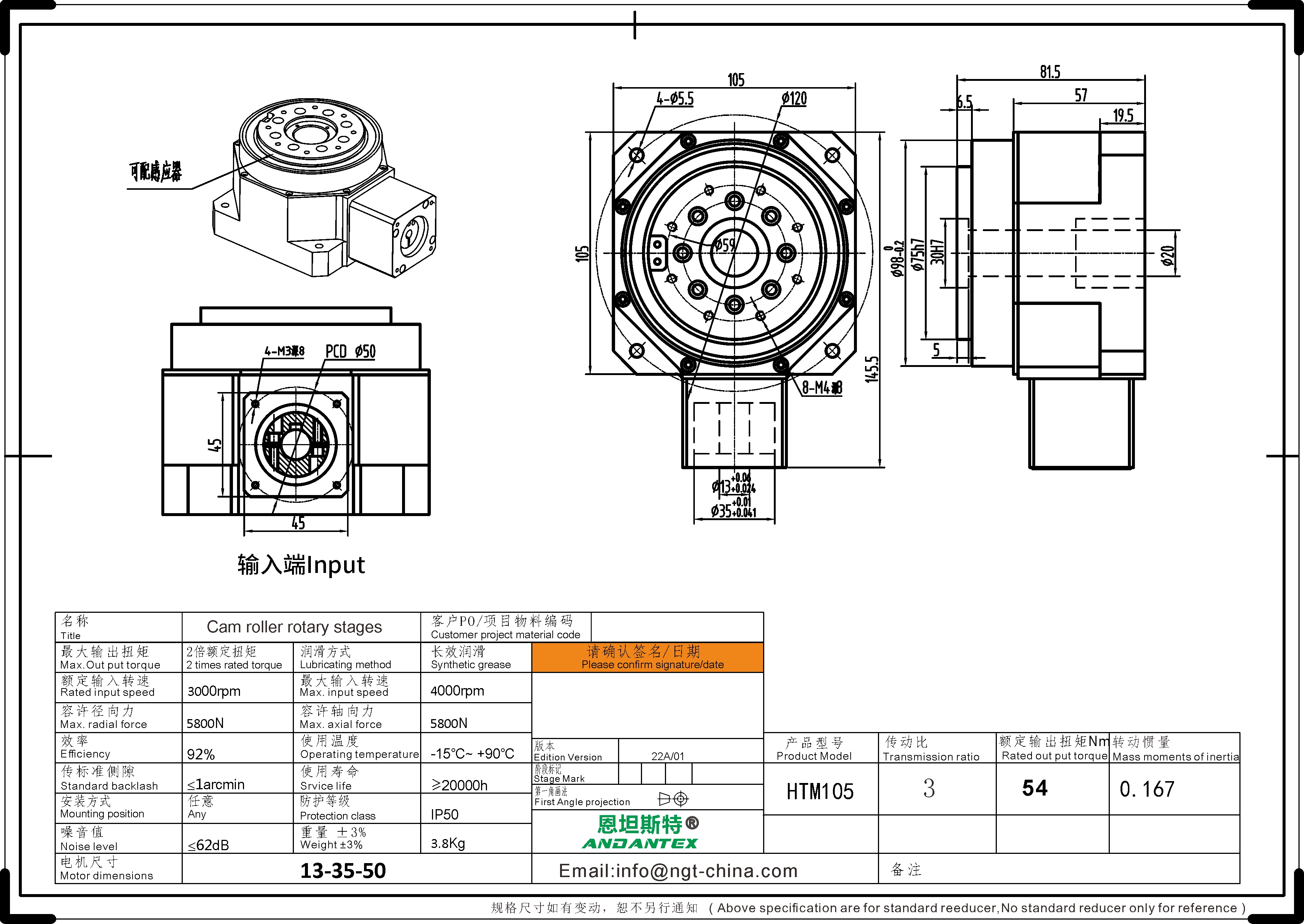

HTM105-3-(13-35-50-M3)

2488 KB

下载

1

htm105-3-(13-35-50-m3)(2)

2488 KB

下载
