  • HTM130-9突出凸轮滚子中空旋转平台

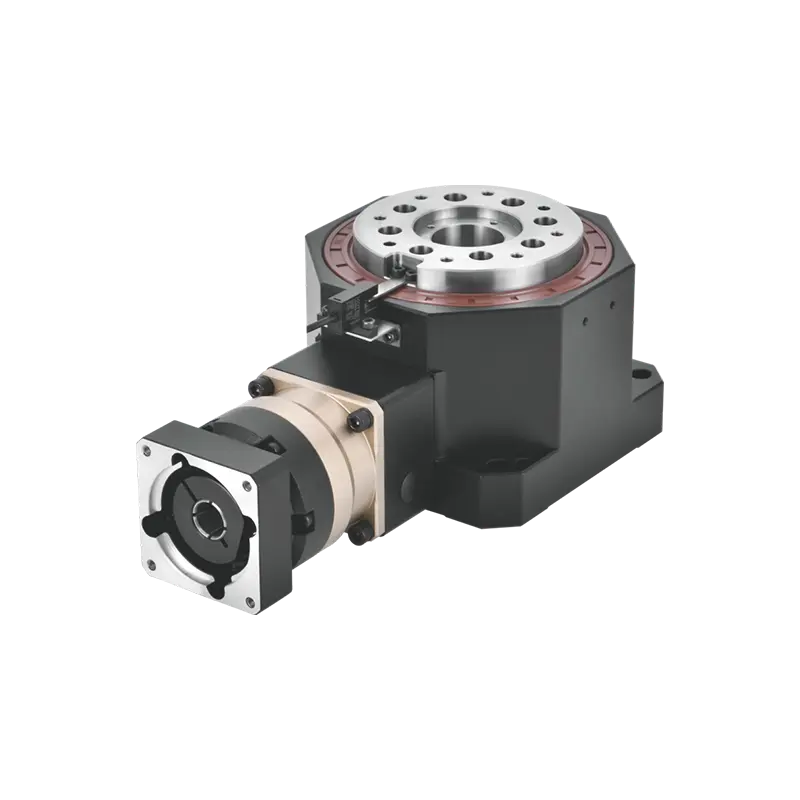

    产品名称：高扭矩重型凸出法兰凸轮滚子中空旋转平台

    产品编号：HTM130 - 9

    规格范围：130

    传动比：9

    最大扭矩/牛·米（Nm）：55

    有效扭矩/牛·米（Nm）：110

    转动惯量/千克·平方米（原文“Mass monents ofinertia”表述有误，应为“Mass moment of inertia” ）：0.66

    最大径向力/牛（N）：6760

    最大轴向力/牛（N）：6760

    最大超越扭矩/牛·米（Nm）：640

    扭转刚度/牛·米/角分（Nm/arc - min）：1.8

    效率：95%

    定位精度/角分（arc - min）：±0.5

    重复定位精度/角秒（ari - sec 表述有误，应为“arc - sec”）：≤10

    平台同心度：≤0.002

    平台跳动/毫米（mm）：≤0.01

    径向跳动/毫米（mm）：≤0.01

    噪声：55分贝（dB）

    寿命/小时（H）：＞20000

    工作温度： - 20℃～ + 90℃

    润滑方式：合成润滑脂润滑

    防护等级：IP65

    安装方式：任意

    重量/千克（kg）：2.3


    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.000KG
    • 数量：
商品描述

产品名称：高扭矩重型凸出法兰凸轮滚子中空旋转平台

产品编号：HTM130 - 9

规格范围：130

传动比：9

最大扭矩/牛·米（Nm）：55

有效扭矩/牛·米（Nm）：110

转动惯量/千克·平方米（原文“Mass monents ofinertia”表述有误，应为“Mass moment of inertia” ）：0.66

最大径向力/牛（N）：6760

最大轴向力/牛（N）：6760

最大超越扭矩/牛·米（Nm）：640

扭转刚度/牛·米/角分（Nm/arc - min）：1.8

效率：95%

定位精度/角分（arc - min）：±0.5

重复定位精度/角秒（ari - sec 表述有误，应为“arc - sec”）：≤10

平台同心度：≤0.002

平台跳动/毫米（mm）：≤0.01

径向跳动/毫米（mm）：≤0.01

噪声：55分贝（dB）

寿命/小时（H）：＞20000

工作温度： - 20℃～ + 90℃

润滑方式：合成润滑脂润滑

防护等级：IP65

安装方式：任意

重量/千克（kg）：2.3


概述：

HTM130-9





特征：

采用凸轮滚子轴承设计，大转盘负载，效率更高。更平滑。 适合0.2-1KW伺服电机使用





应用：伯恩光学，检测设备，点胶机械设备。


Downdloads  下载





3D模型



1

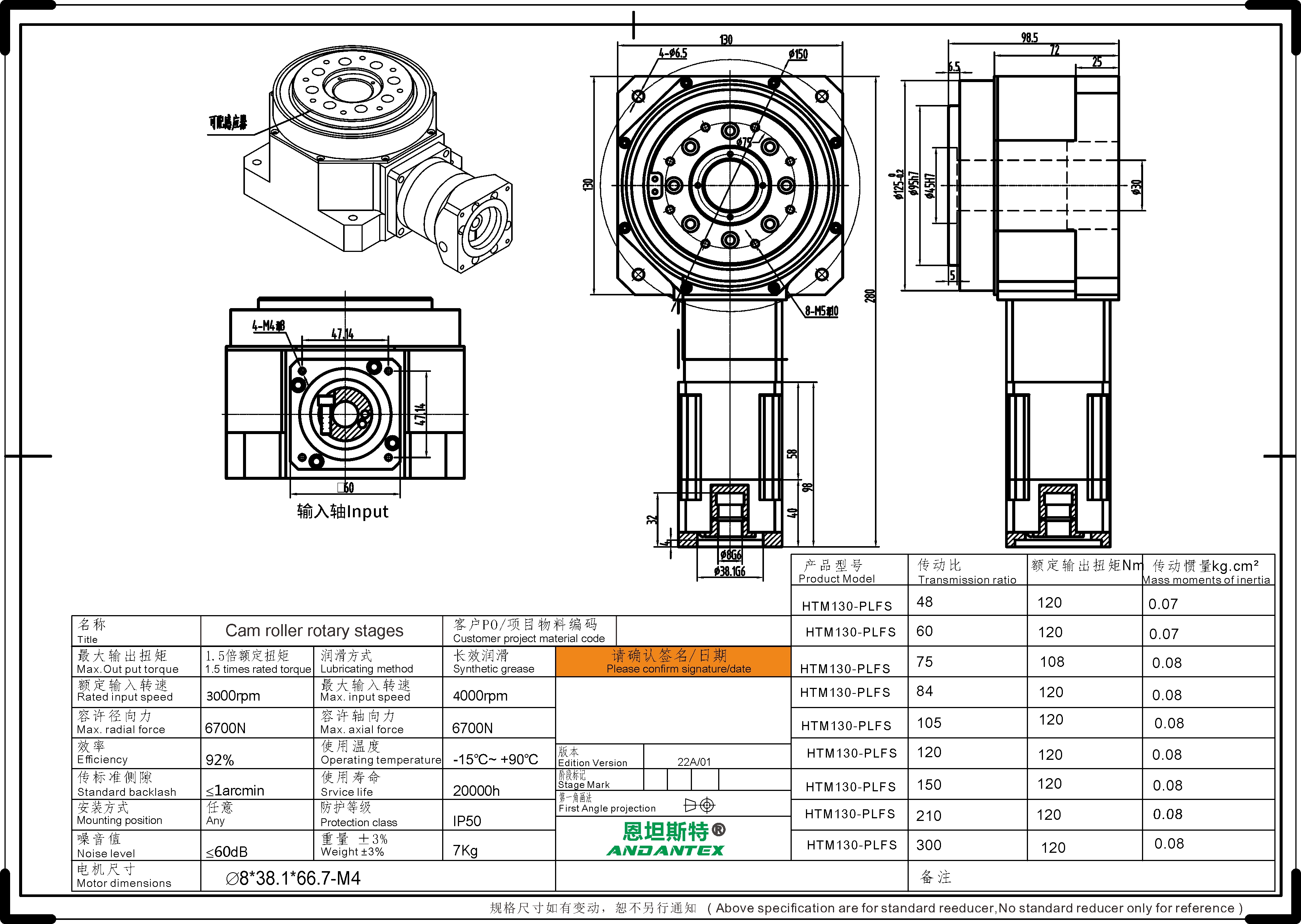

HTM130-L2-8-38_1-66_7

2488 KB

下载

2

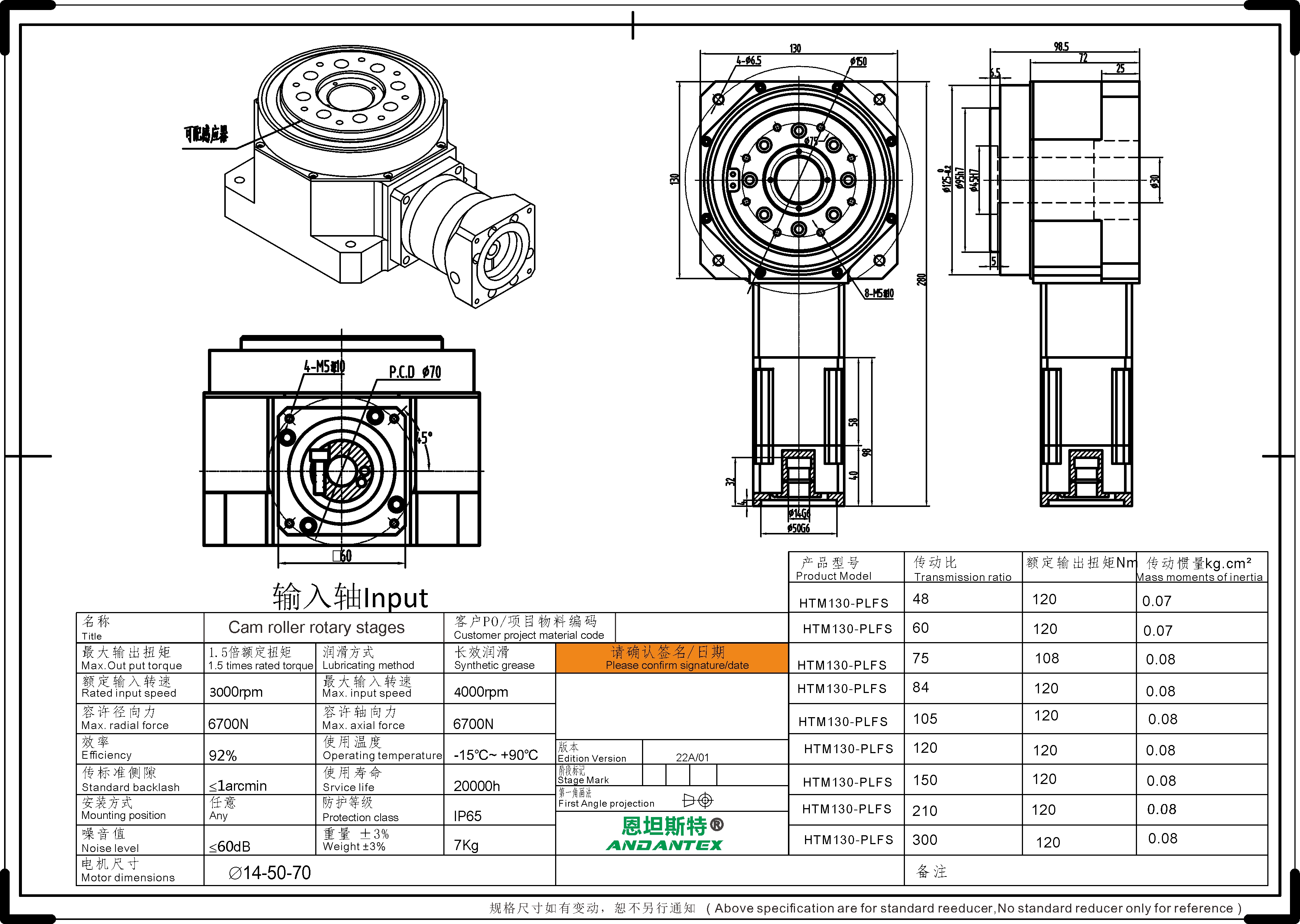

HTM130-L2-14-50-70

2488 KB

下载

3

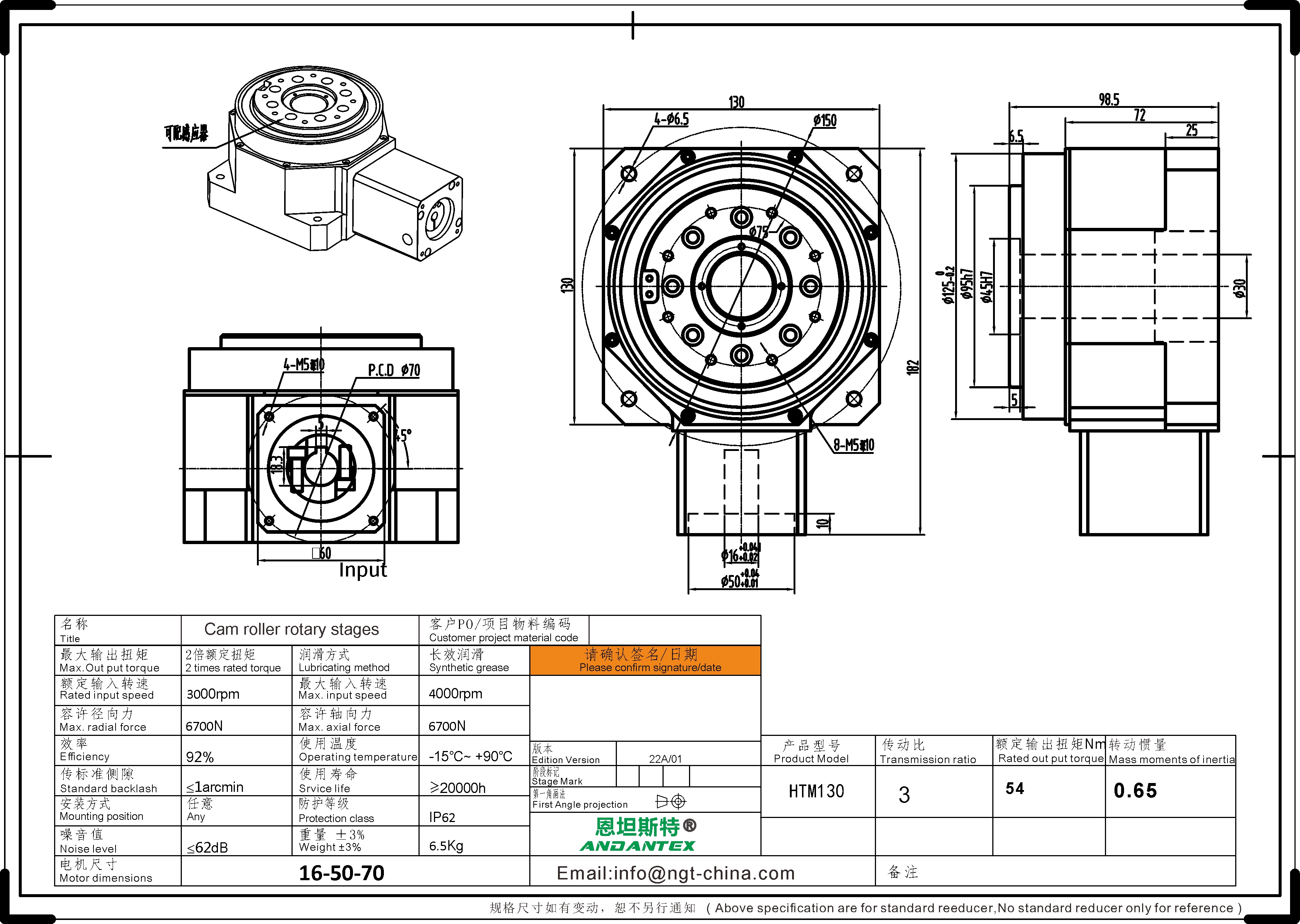

HTM130-L1-16-50-70-M5

2488 KB

下载

4

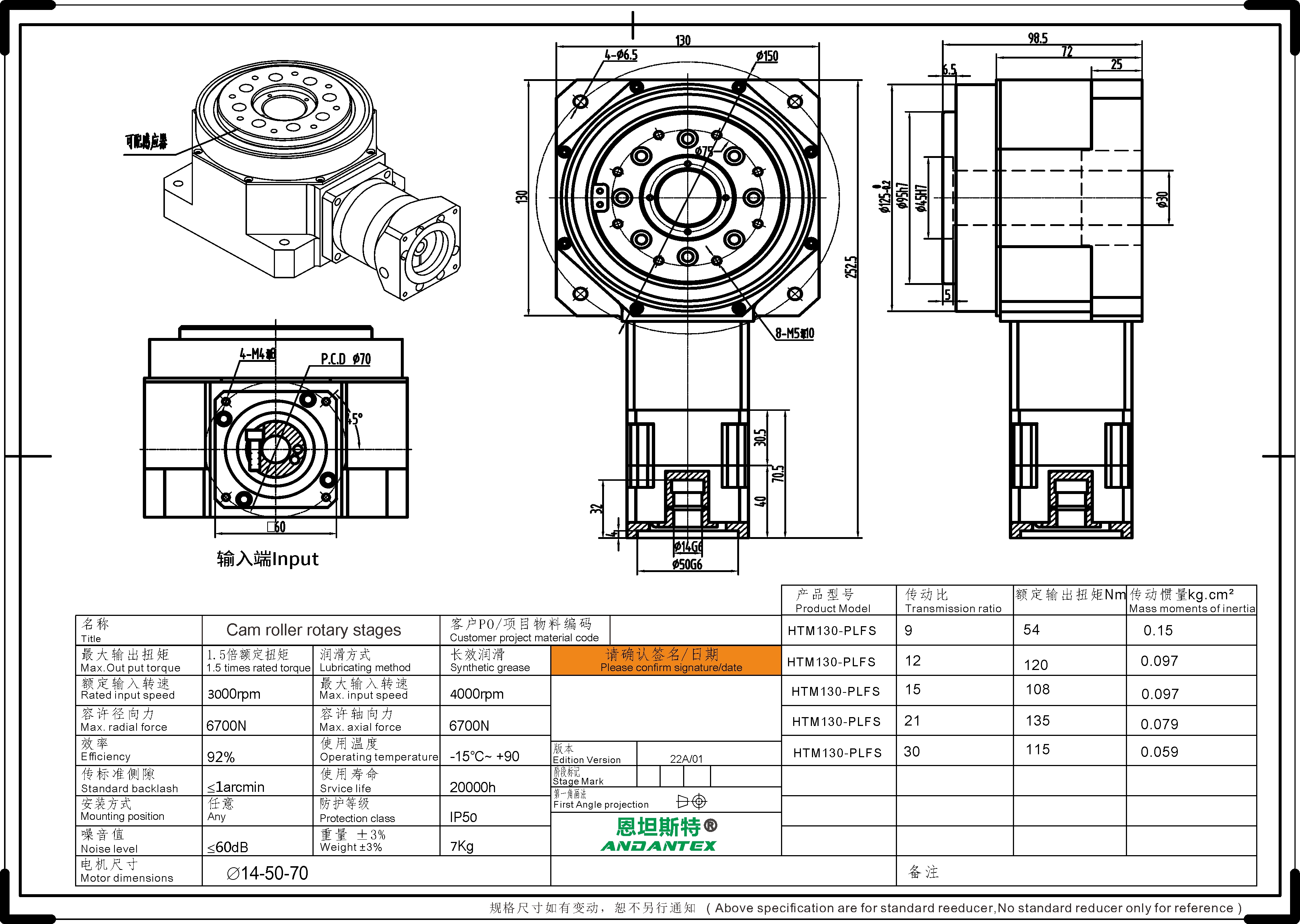

HTM130-L1-14-50-70

2488 KB

下载

5

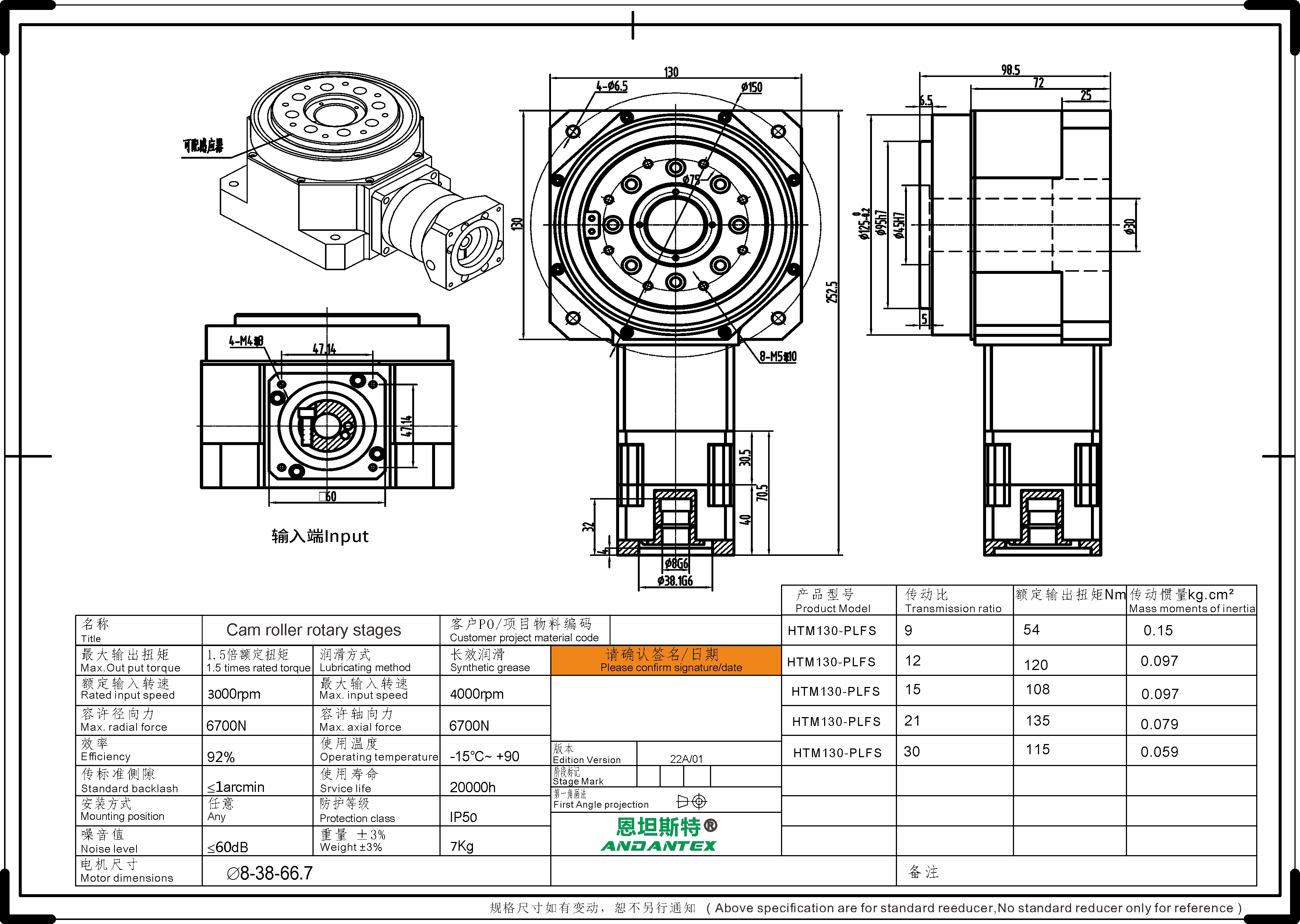

HTM130-L1-8-38_1-66_7

2488 KB

下载
