    HTM180-9突出凸轮滚子中空旋转平台
    HTM180-9突出凸轮滚子中空旋转平台
    HTM180-9突出凸轮滚子中空旋转平台
    ❤ 收藏

  • HTM180-9突出凸轮滚子中空旋转平台

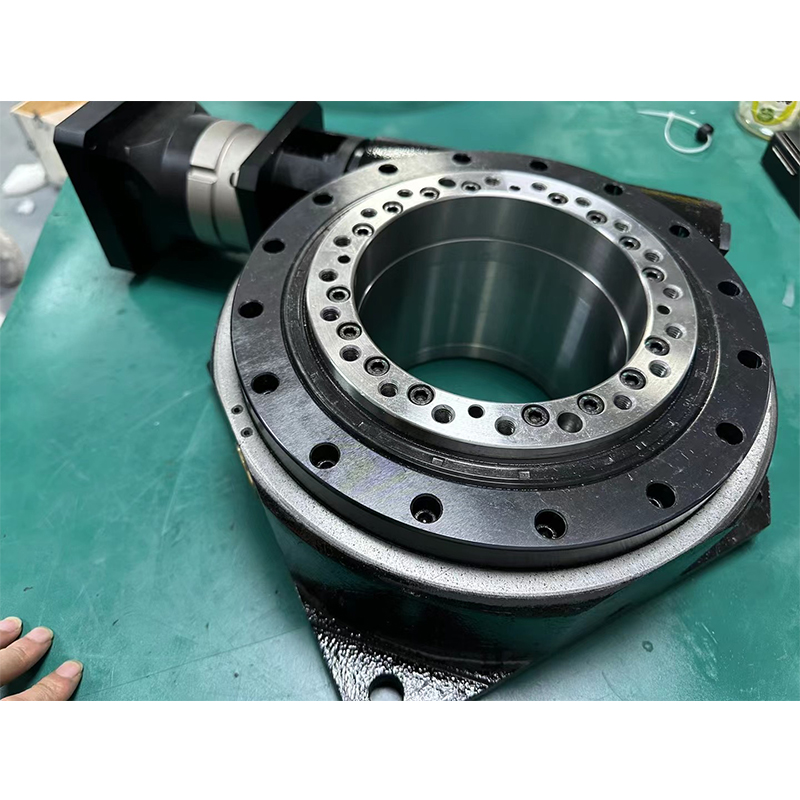

    产品名称：高扭矩重型凸出法兰凸轮滚子中空旋转平台

    产品编号：HTM180 - 9

    规格范围：180

    传动比：9

    最大扭矩/牛·米（Nm）：260-560

    有效扭矩/牛·米（Nm）：130-280

    转动惯量/千克·平方米Mass moment of inertia：0.66

    最大径向力/牛（N）：11000

    最大轴向力/牛（N）：11000

    最大倾覆扭矩/牛·米（Nm）：1450

    扭转刚度/牛·米/角分（Nm/arc - min）：4.4

    效率：95%

    定位精度/角分（arc - min）：±0.5

    重复定位精度/角秒：≤10

    平台同心度：≤0.002

    平台跳动/毫米（mm）：≤0.01

    径向跳动/毫米（mm）：≤0.01

    噪声：55分贝（dB）

    寿命/小时（H）：＞20000

    工作温度： - 20℃～ + 90℃

    润滑方式：合成润滑脂润滑

    防护等级：IP65

    安装方式：任意

    重量/千克（kg）：12



    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.000KG
    • 数量：
商品描述

产品名称：高扭矩重型凸出法兰凸轮滚子中空旋转平台

产品编号：HTM180 - 9

规格范围：180

传动比：9

最大扭矩/牛·米（Nm）：260-560

有效扭矩/牛·米（Nm）：130-280

转动惯量/千克·平方米Mass moment of inertia：0.66

最大径向力/牛（N）：11000

最大轴向力/牛（N）：11000

最大倾覆扭矩/牛·米（Nm）：1450

扭转刚度/牛·米/角分（Nm/arc - min）：4.4

效率：95%

定位精度/角分（arc - min）：±0.5

重复定位精度/角秒：≤10

平台同心度：≤0.002

平台跳动/毫米（mm）：≤0.01

径向跳动/毫米（mm）：≤0.01

噪声：55分贝（dB）

寿命/小时（H）：＞20000

工作温度： - 20℃～ + 90℃

润滑方式：合成润滑脂润滑

防护等级：IP65

安装方式：任意

重量/千克（kg）：12



概述：

HTM180-9





特征：

采用凸轮滚子轴承设计，大转盘负载，效率更高。更平滑。 适合0.2-3KW伺服电机使用





应用：伯恩光学，检测设备，点胶机械设备。


Downdloads  下载





3D模型



1

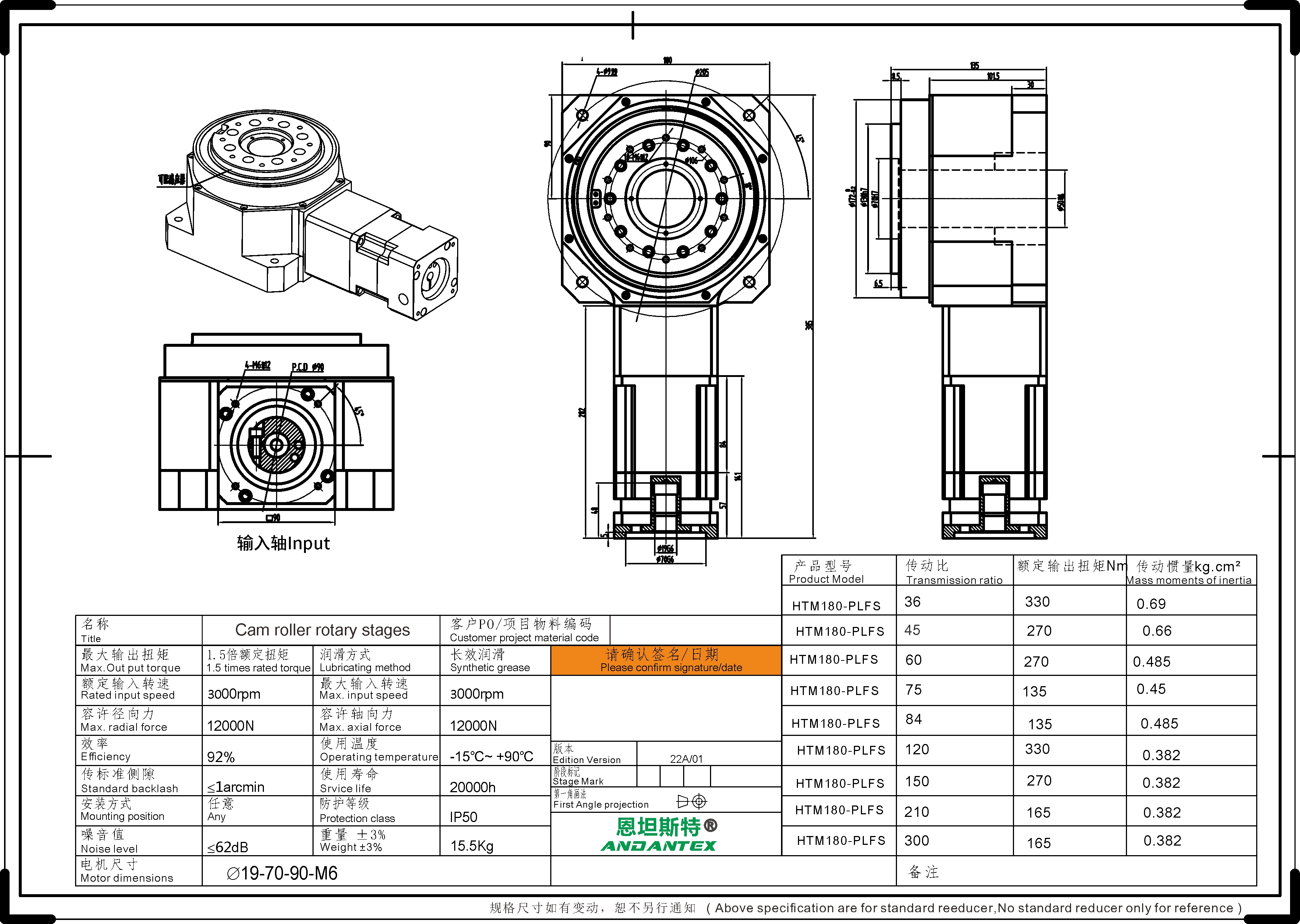

HTM180-L2-19-70-90

2488 KB

下载

2

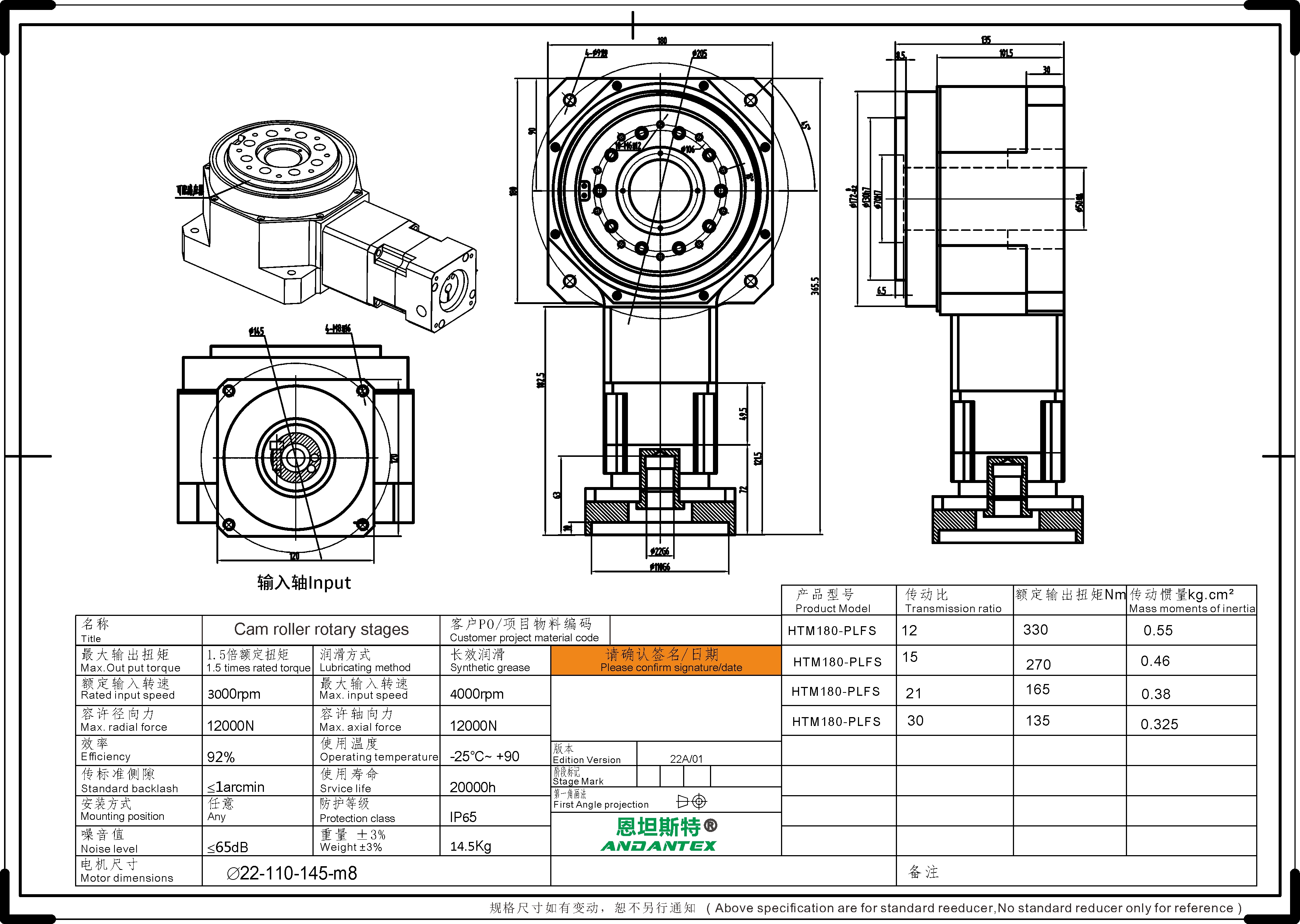

HTM180-L1-22-110-145-M8

2488 KB

下载

3

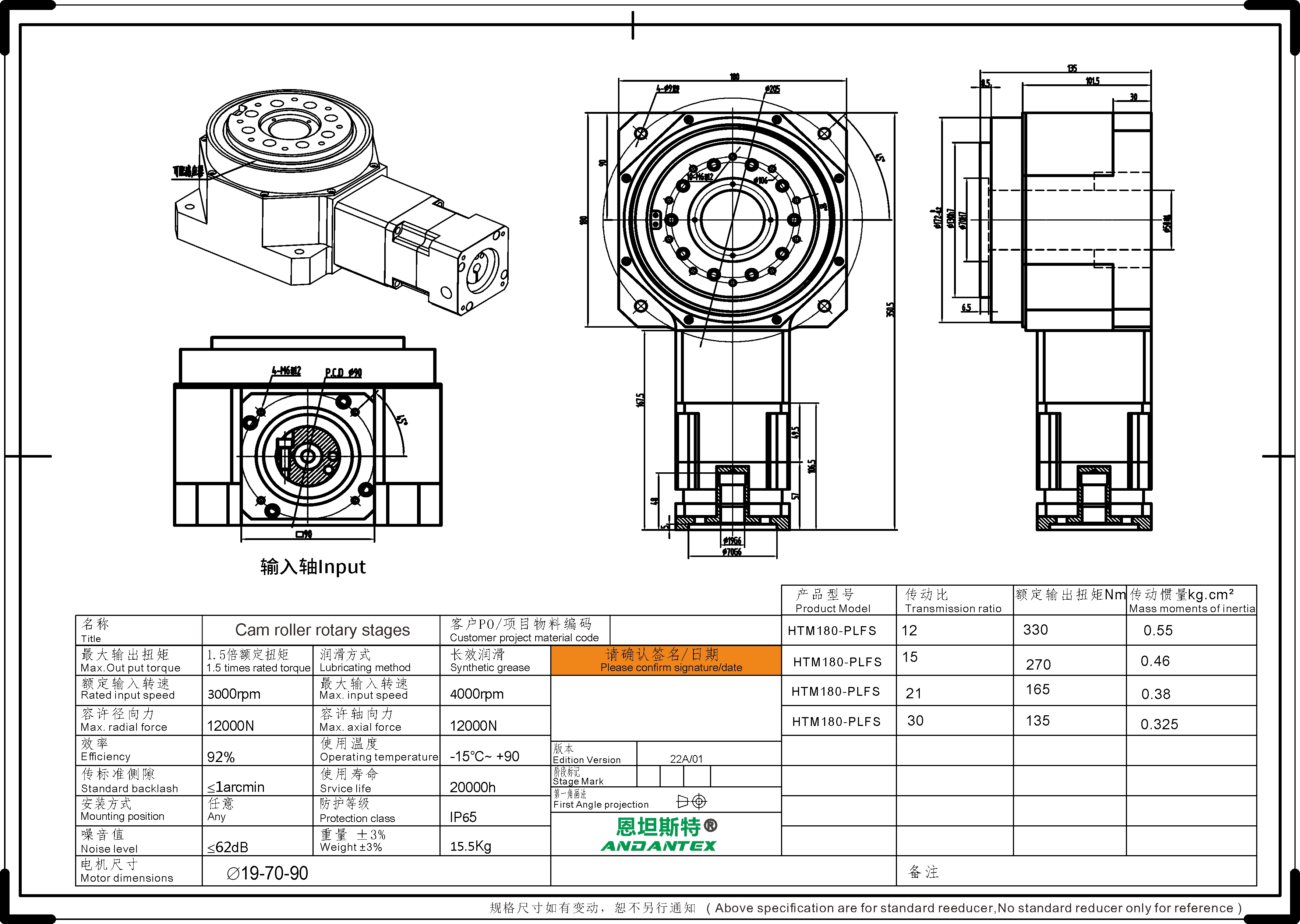

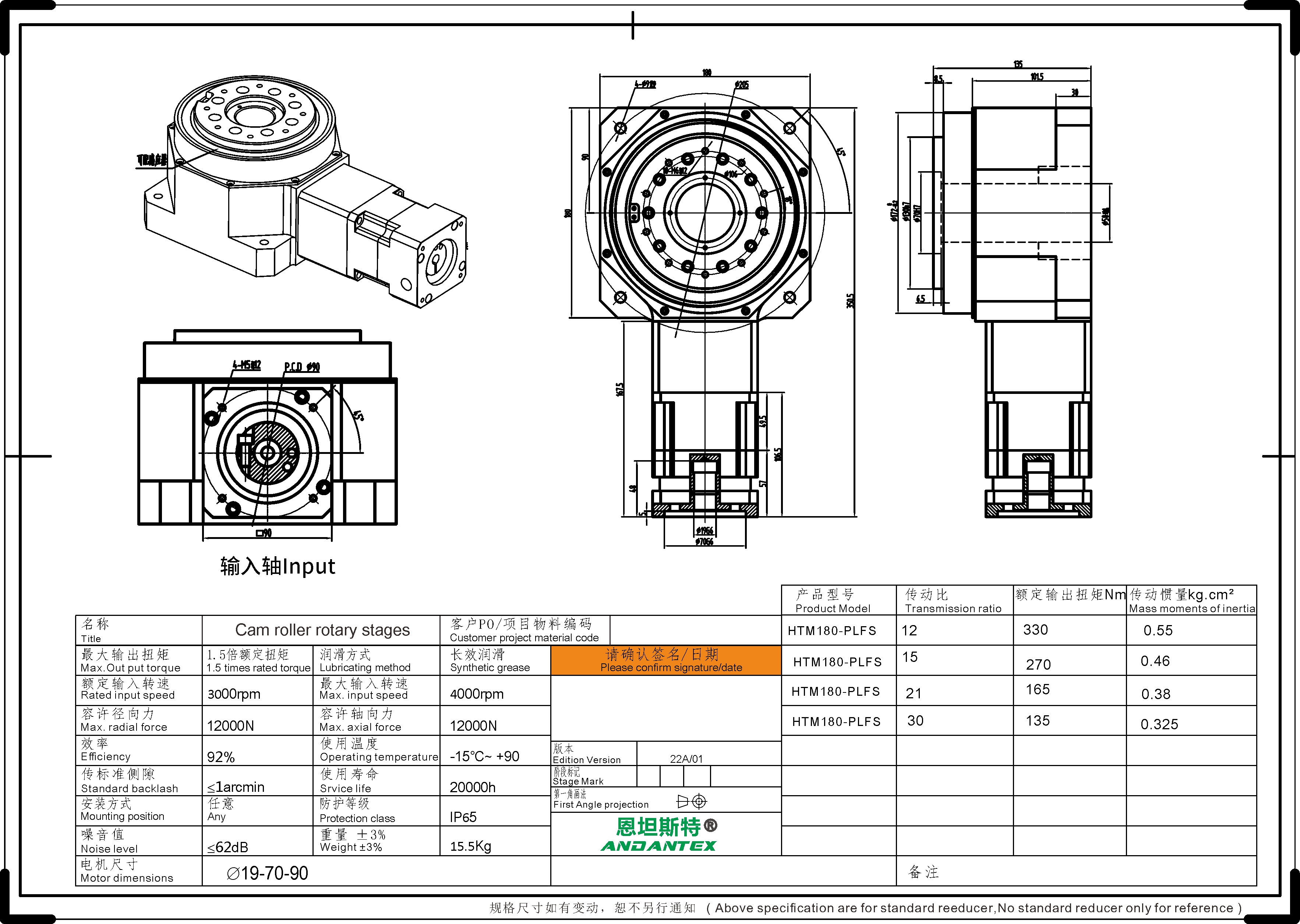

HTM180-L1-19-70-90

2488 KB

下载

4

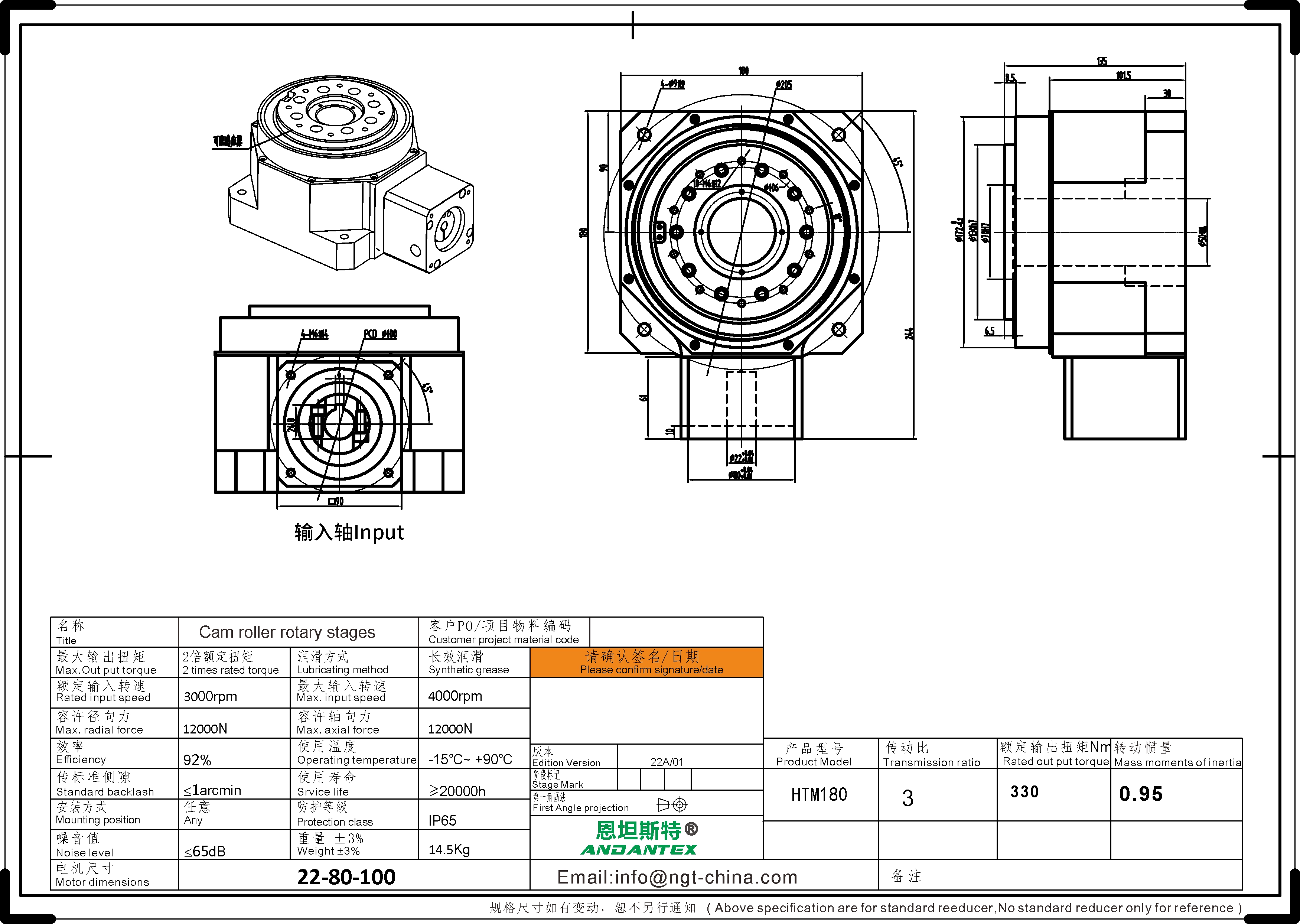

HTM180-L1-22-80-100-M6

2488 KB

下载
