首页 ≡ 产品中心 ≡ 高端行星减速机 ≡ PAG 斜齿方法兰减速机 ≡ PAG120系列
            产品分类 / Product classification
  • PAG120系列
    ❤ 收藏

  • PAG120系列


    产品名称：

    120斜齿方法兰减速机

    型号：

    PAG090-5-S2-P0

    规格范围：

    120

    传动比：

    5

    回程间隙：

    3弧分

    最大径向力：

    6700N

    额定输出扭矩：

    230Nm

    最大轴向力：

    3000N

    扭转刚度：

    23Nm/弧分

    转动惯量：

    0.47 kg/cm²

    润滑方式：

    合成润滑脂

    最大输入转速：

    8000rpm

    使用寿命：

    20000小时

    防护等级：

    IP65

    安装位置：

    任意

    效率：

    0.95

    噪音水平：

    ≤62dB

    工作温度：

    -20℃至+90℃

    重量：

    0.43kg

    交货期：

    1-2天

    电机尺寸：

    轴径22-止口尺寸110-孔距145


    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.000KG
    • 数量：
商品描述


产品名称：

120斜齿方法兰减速机

型号：

PAG090-5-S2-P0

规格范围：

120

传动比：

5

回程间隙：

3弧分

最大径向力：

6700N

额定输出扭矩：

230Nm

最大轴向力：

3000N

扭转刚度：

23Nm/弧分

转动惯量：

0.47 kg/cm²

润滑方式：

合成润滑脂

最大输入转速：

8000rpm

使用寿命：

20000小时

防护等级：

IP65

安装位置：

任意

效率：

0.95

噪音水平：

≤62dB

工作温度：

-20℃至+90℃

重量：

0.43kg

交货期：

1-2天

电机尺寸：

轴径22-止口尺寸110-孔距145


概述：

PAG120-3-S2-P2

PAG120-4-S2-P2

PAG120-5-S2-P2

PAG120-7-S2-P2

PAG120-10-S2-P2

PAG120-15-S2-P2

PAG120-20-S2-P2

PAG120-25-S2-P2

PAG120-30-S2-P2

PAG120-35-S2-P2

PAG120-40-S2-P2

PAG120-50-S2-P2

PAG120-70-S2-P2

PAG120-100-S2-P2

这是一个微型行星减速机。平行轴输出。减速比有3,4,5,7,10,15,20,25,30,35,40,50,70,100.更多需求请联系技术人员。




特征：

适配1W-3.8KW伺服电机。110步进。




应用：

广泛应用于医疗器械，检测设备，点胶机设备。


Downdloads  下载





3D模型



1

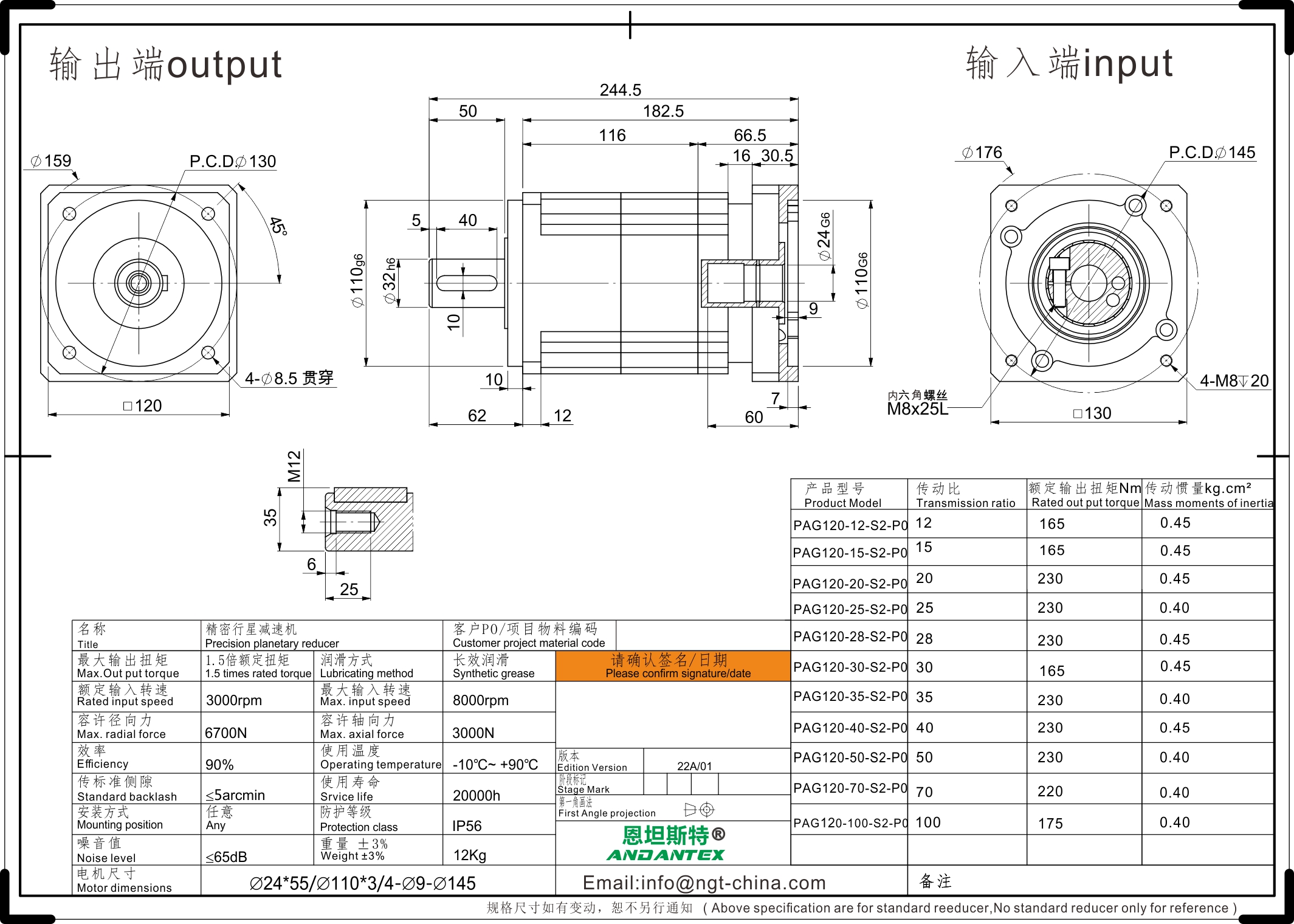

PAG120-L2-24-110-145

1094 KB

下载

2

PAG120-L2-28-110-145

949 KB

下载

3

PAG120-L2-22-110-145B

1048 KB

下载

4

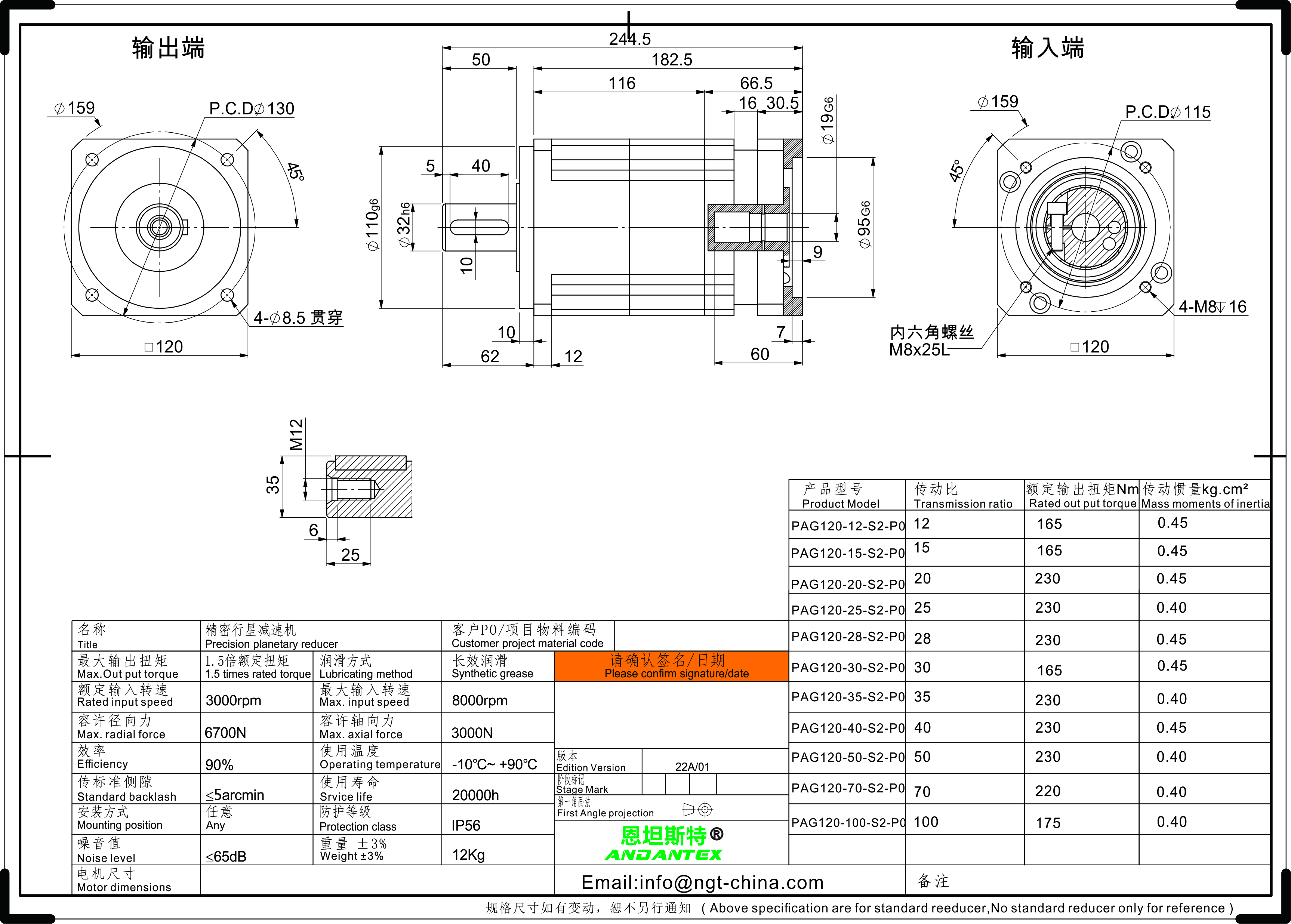

PAG120-L2-19-95-115

942 KB

下载

5

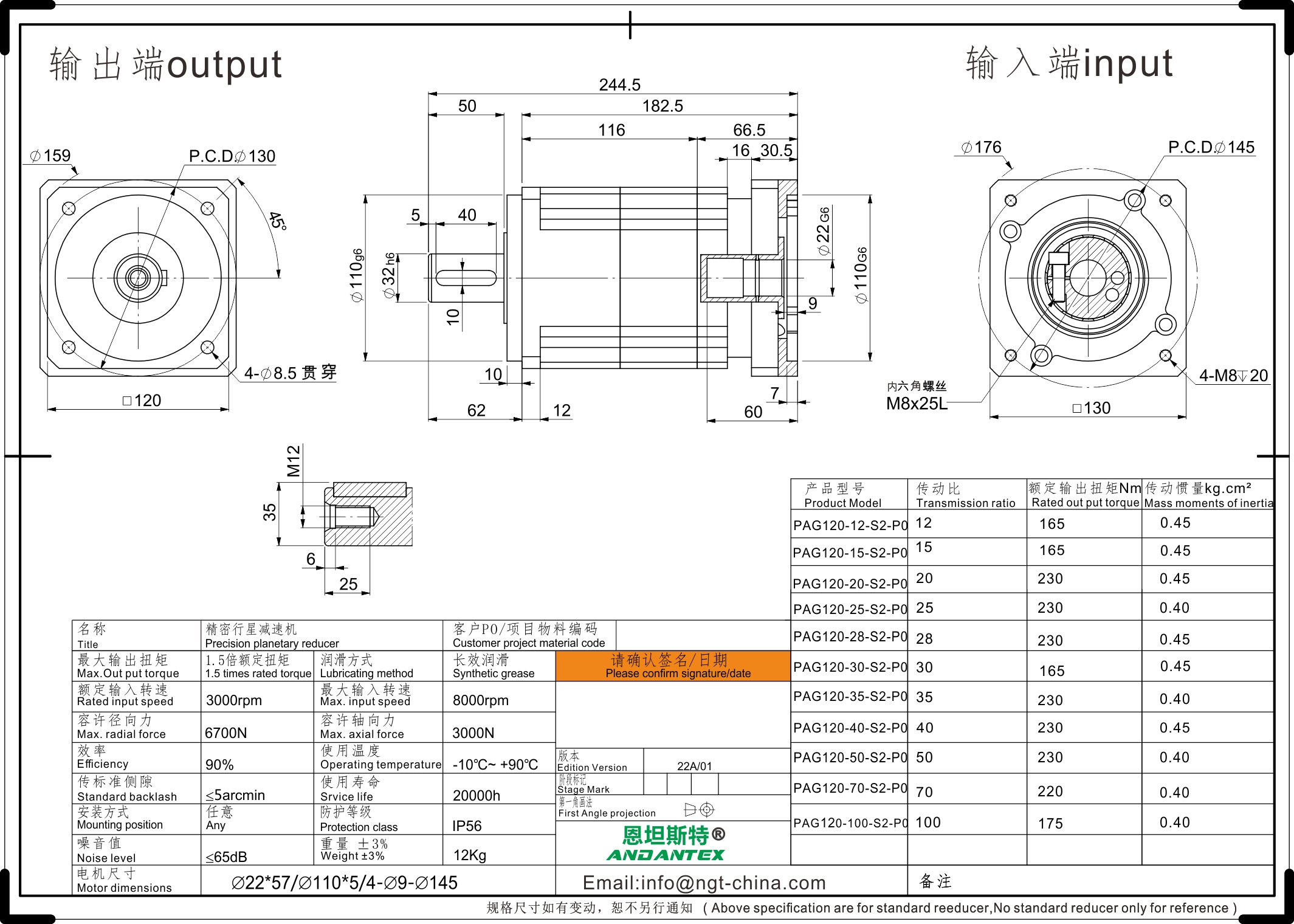

PAG120-L2-22-110-145

942 KB

下载

6

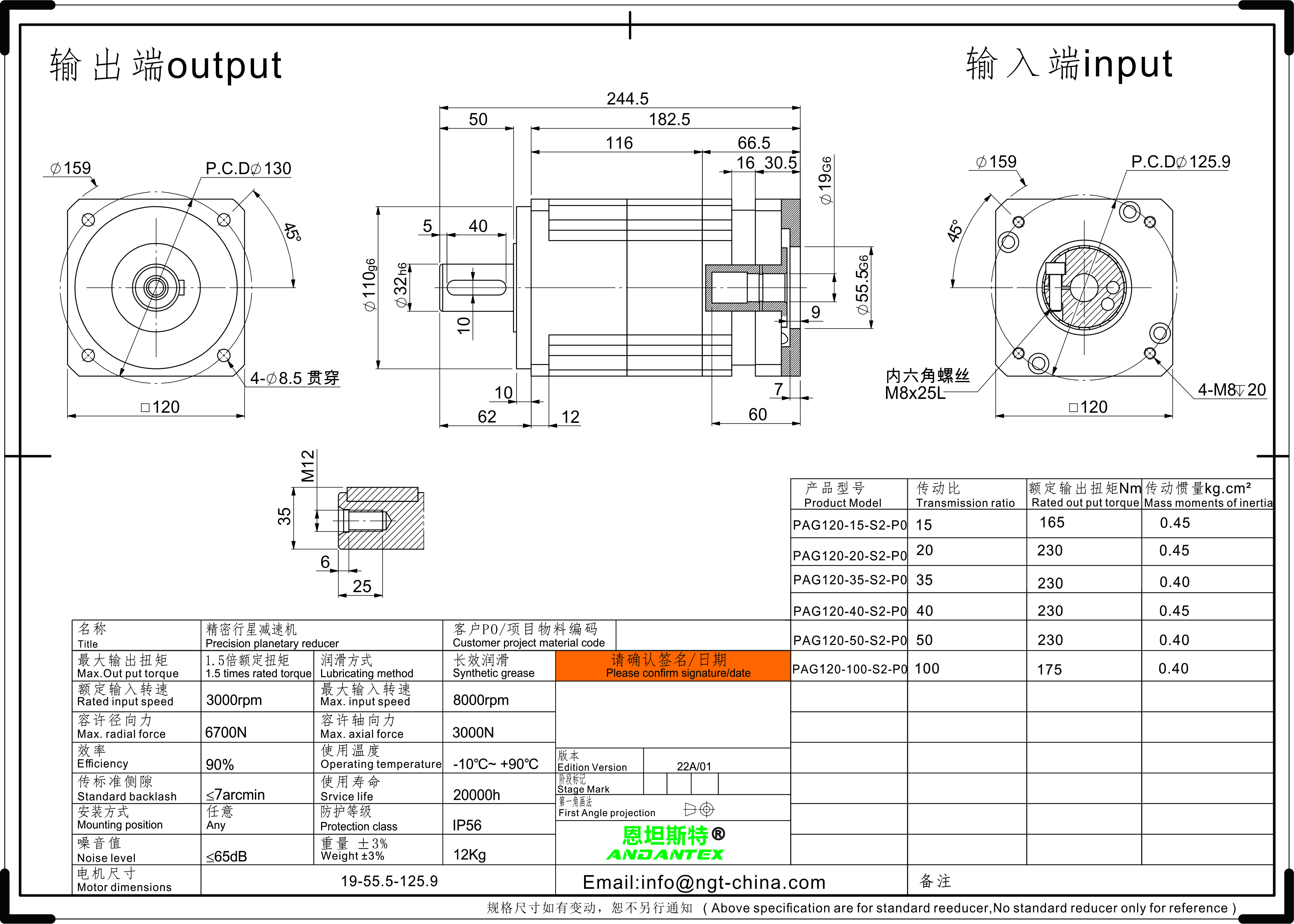

PAG120-L2-19-55_5-125_9

949 KB

下载

7

PAG120-L2 19-95-130
下载

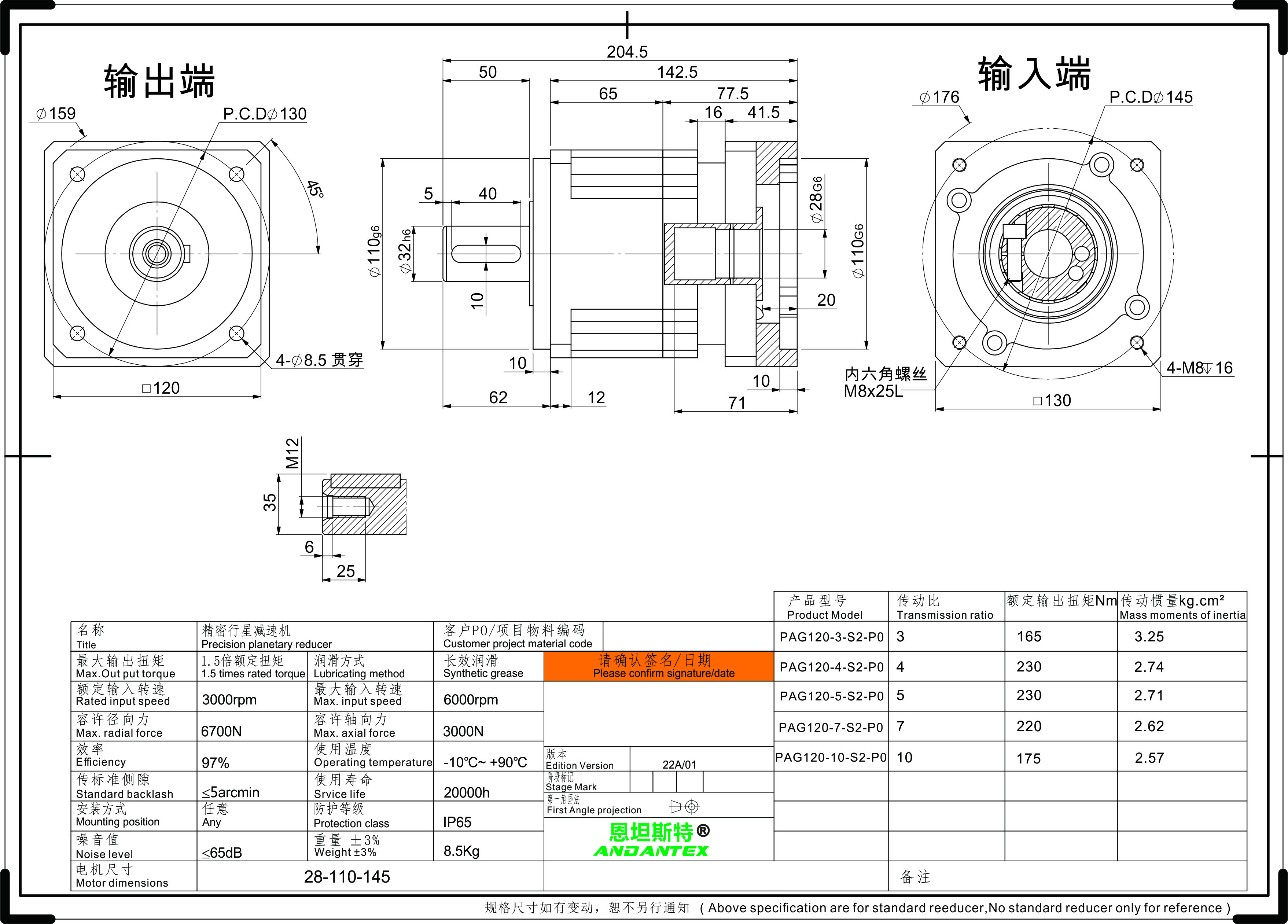

8PAG120-L1-28-110-145输入轴长71

下载

9PAG120-L1-24-110-145

下载

10

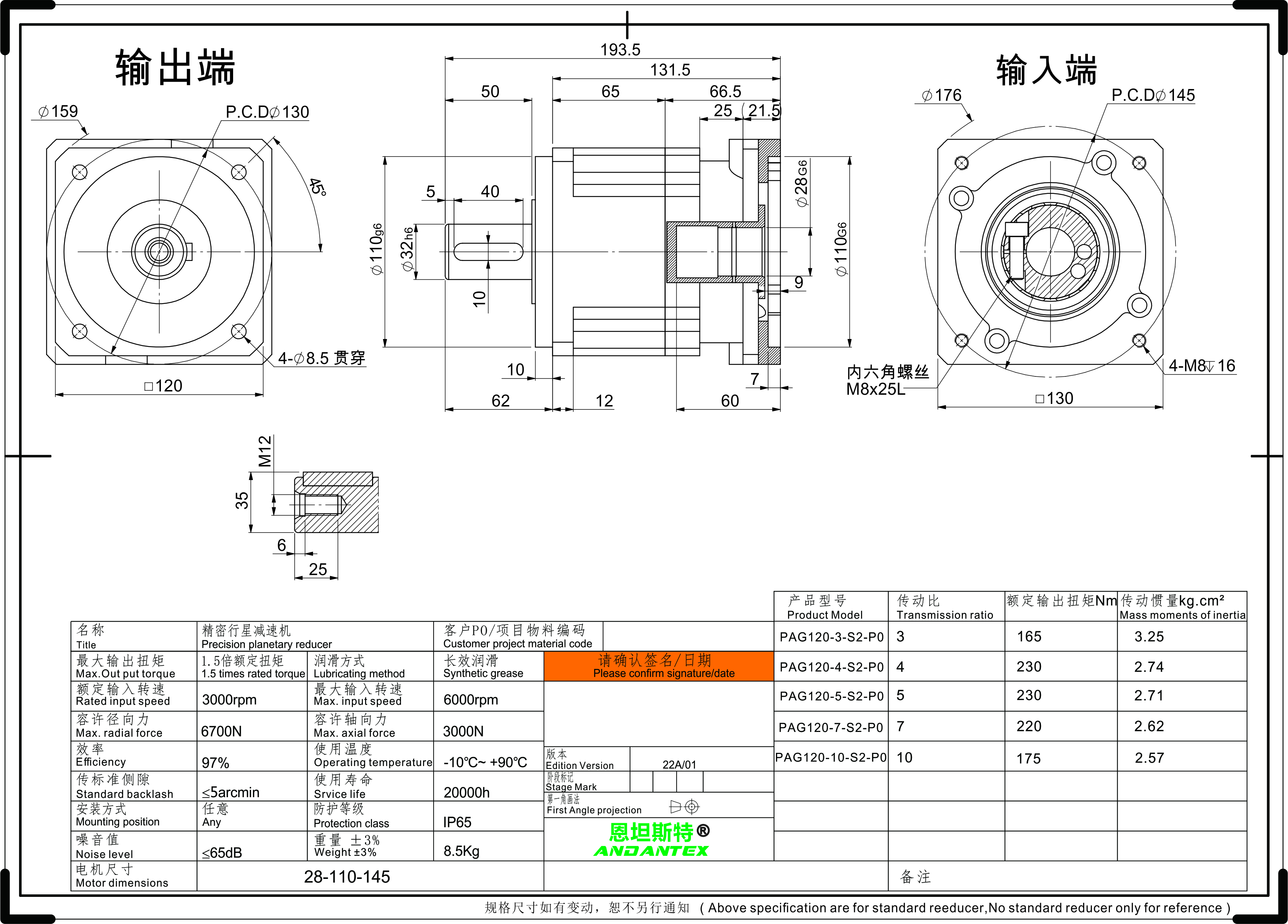

PAG120-L1-28-110-145

下载

11PAG120-L1-24-95-115
下载

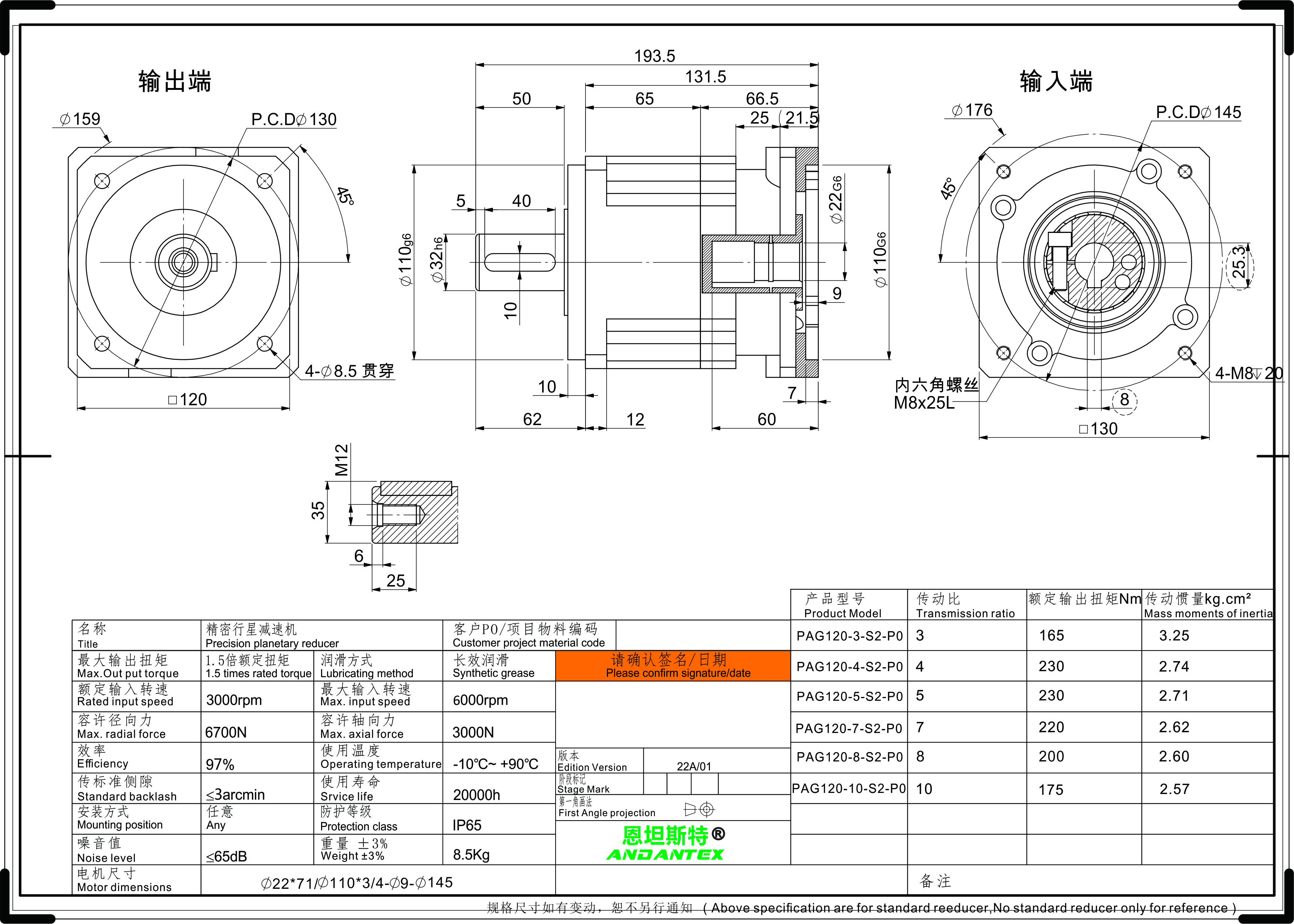

12PAG120-L1-22-110-145输入轴键槽8

下载

13

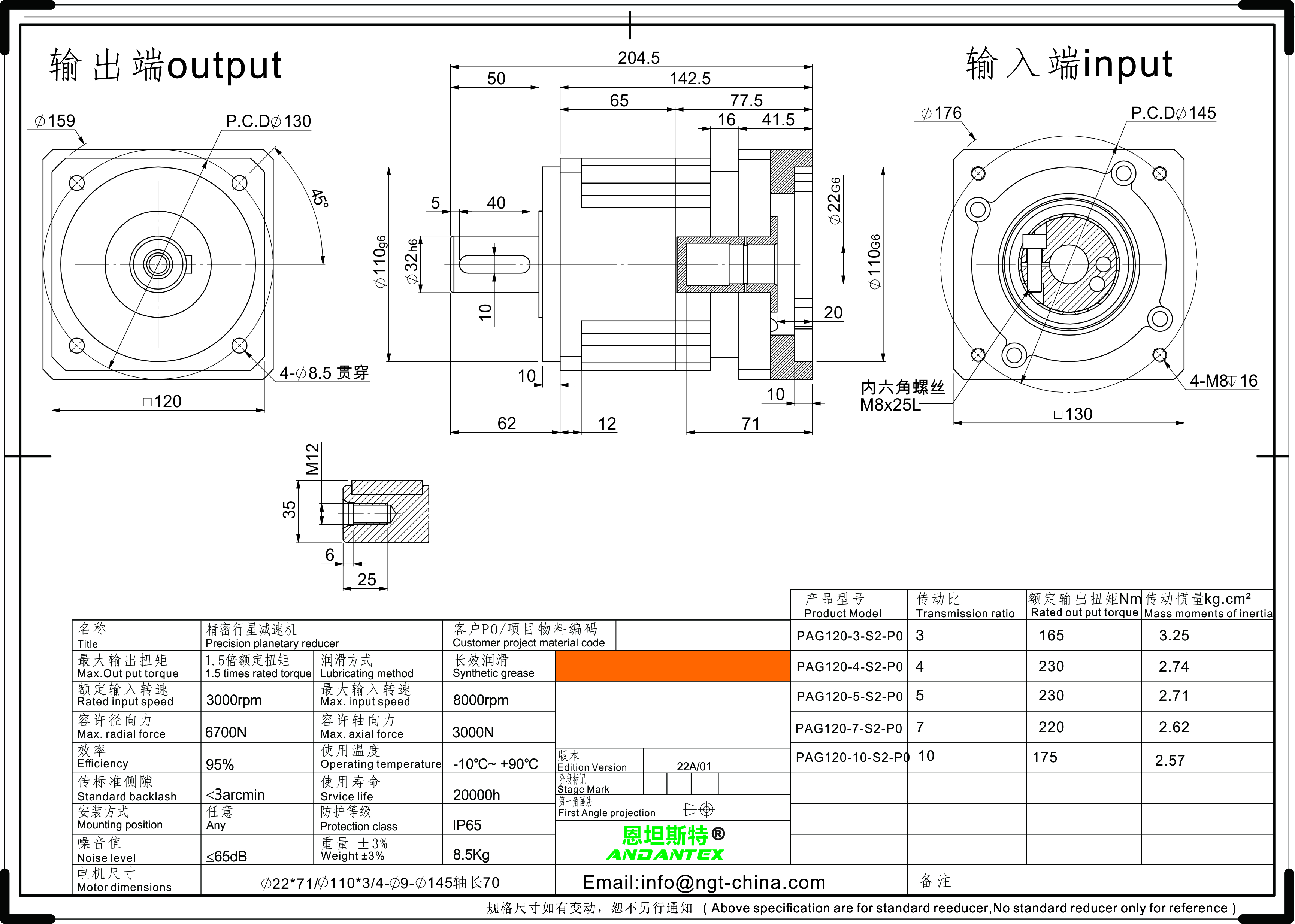

PAG120-L1-22-110-145M8轴长71

下载

14PAG120-L1-22-110-145出轴长90
下载

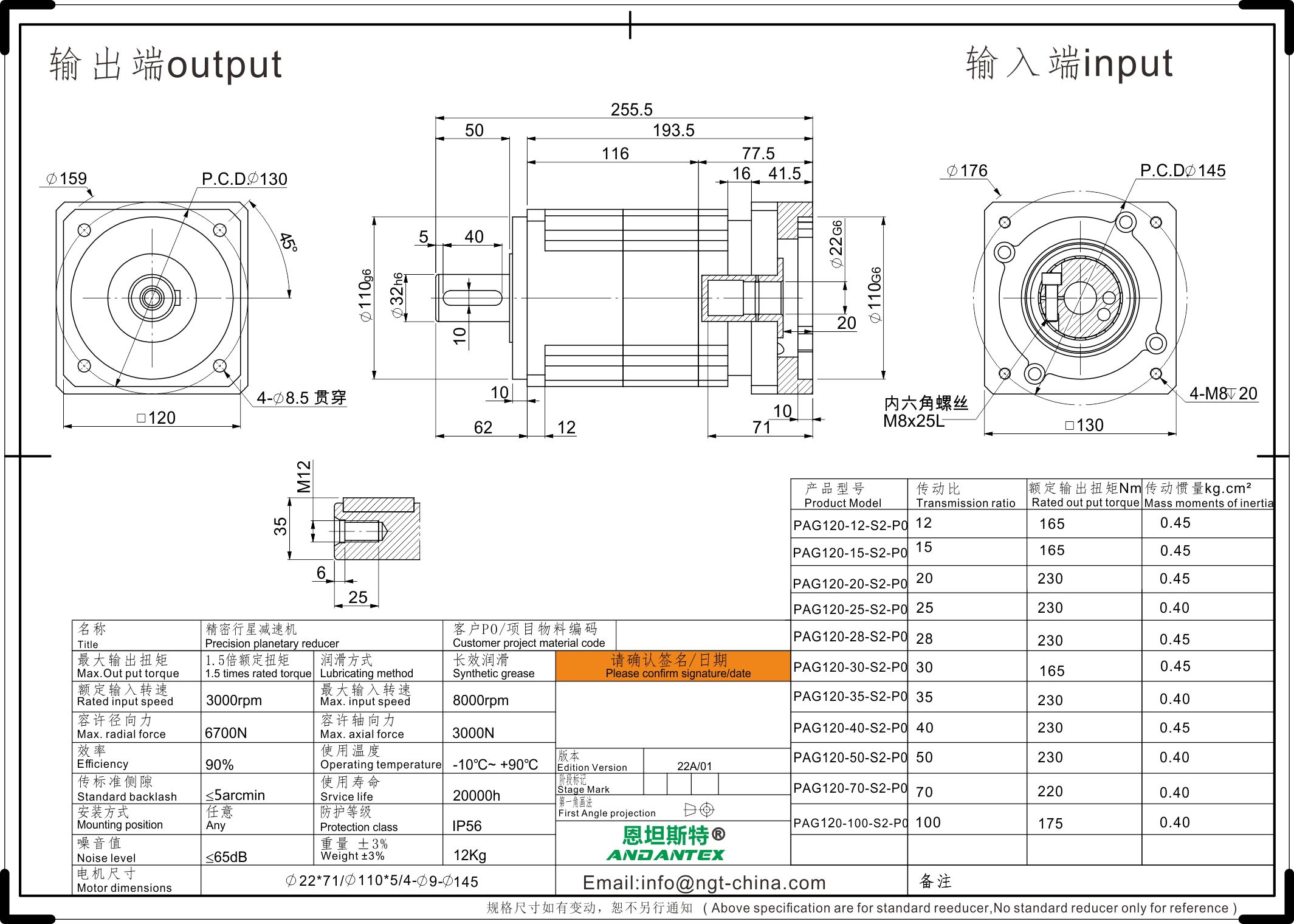

15PAG120-L1-22-110-145B70

下载

16

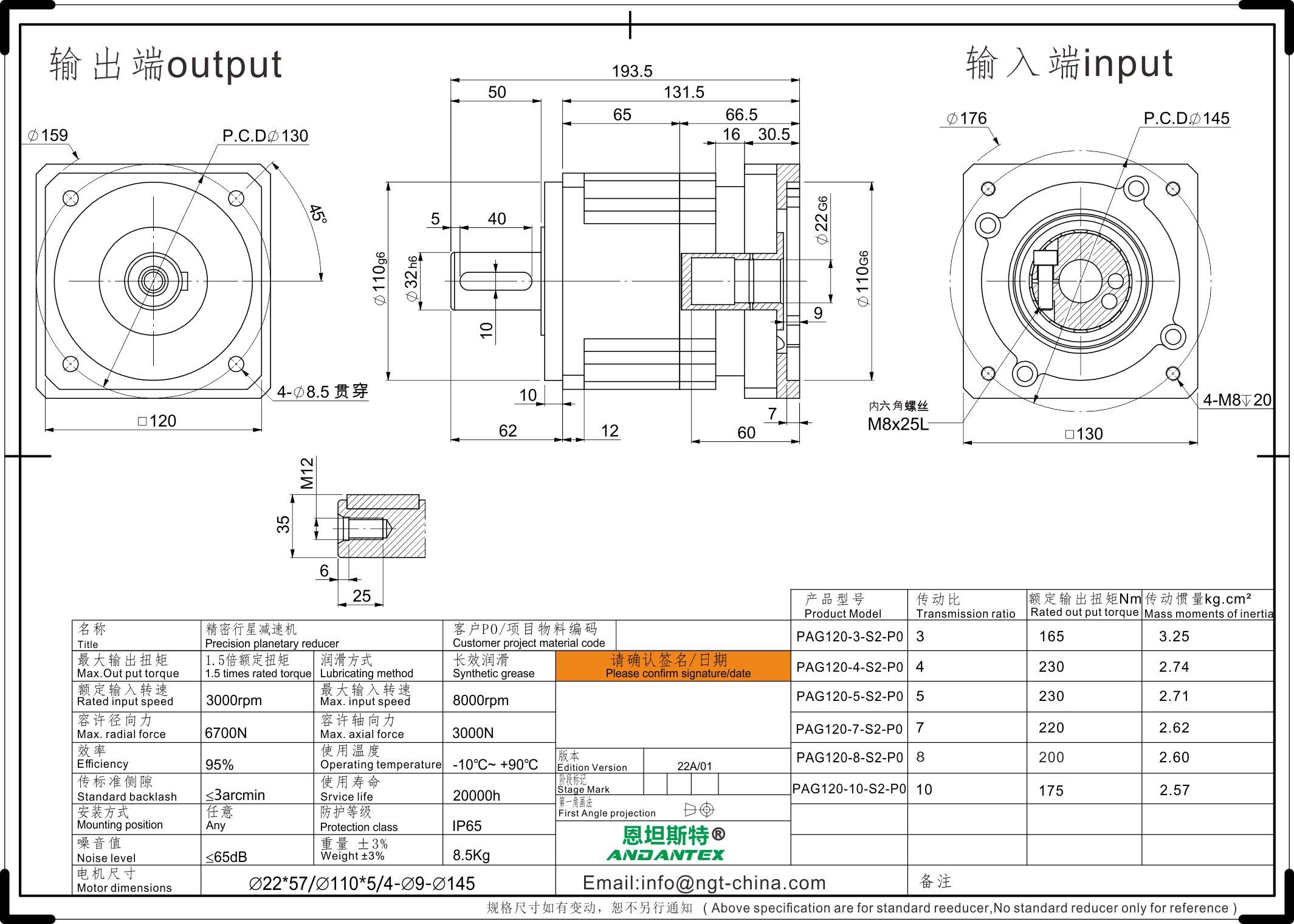

   PAG120-L1-22-110-145

下载

17

  PAG120-L1-22-95-115
下载

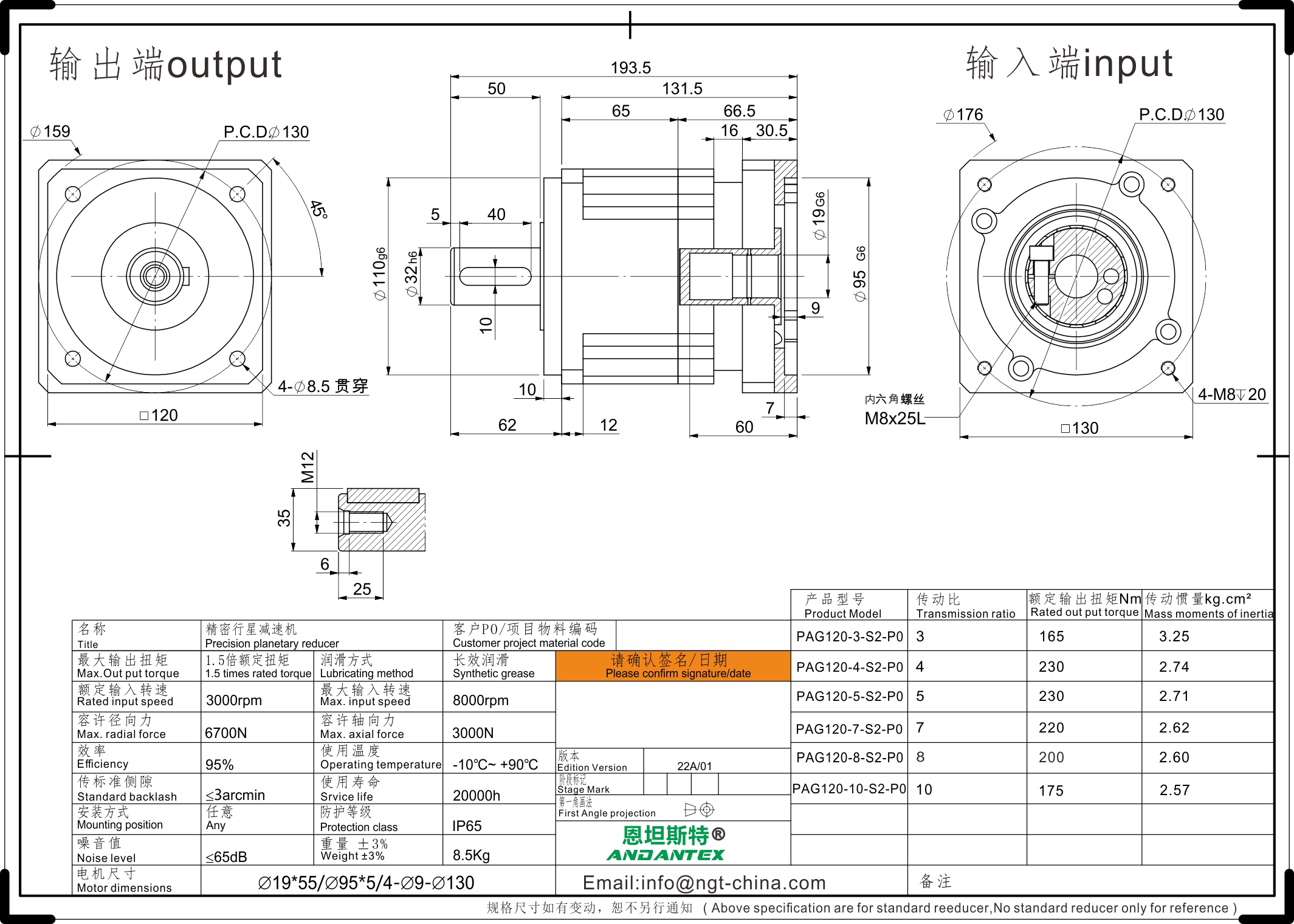

18  PAG120-L1-19-95-130

下载

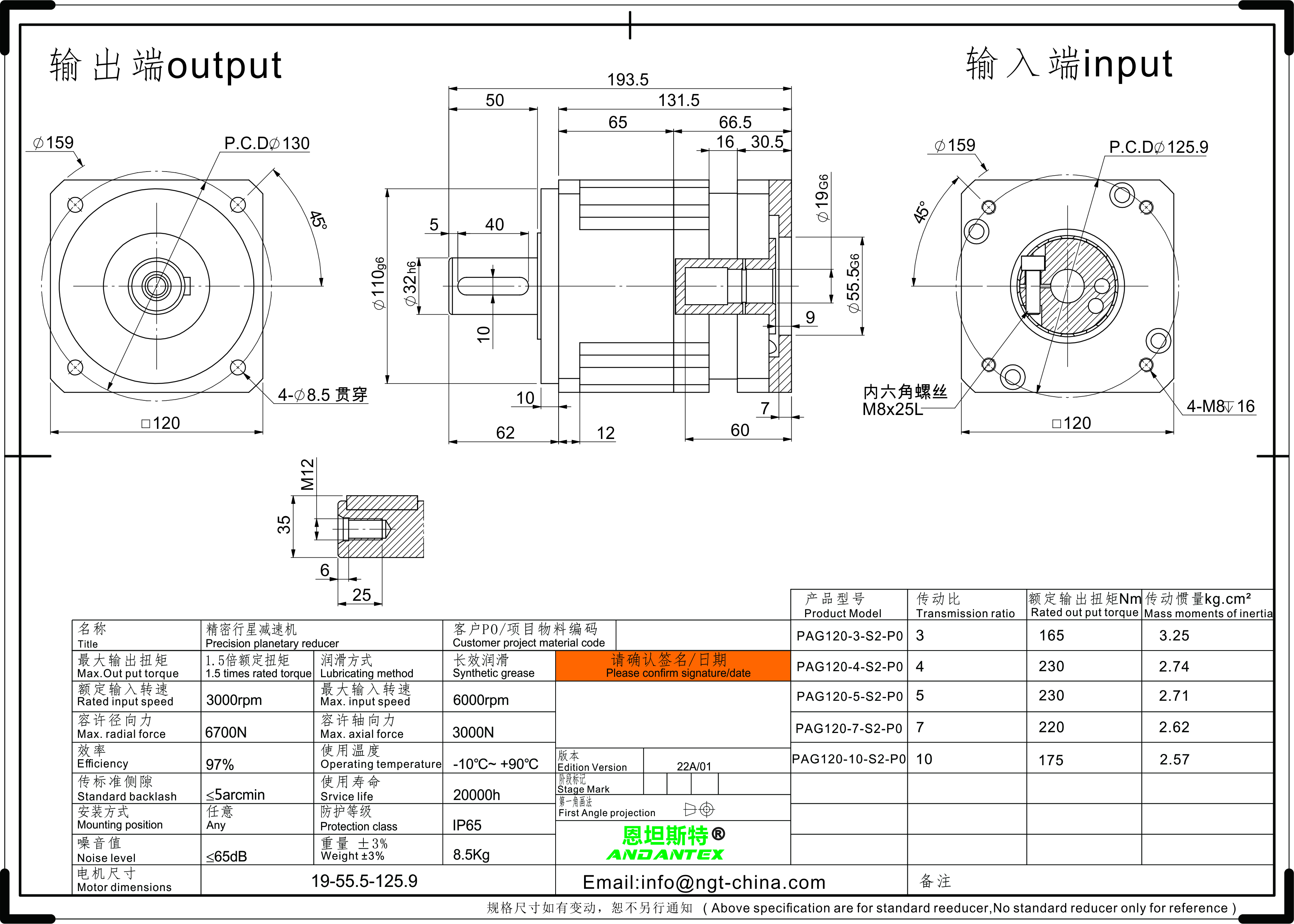

19 PAG120-L1-19-55_5-125_9

下载

20

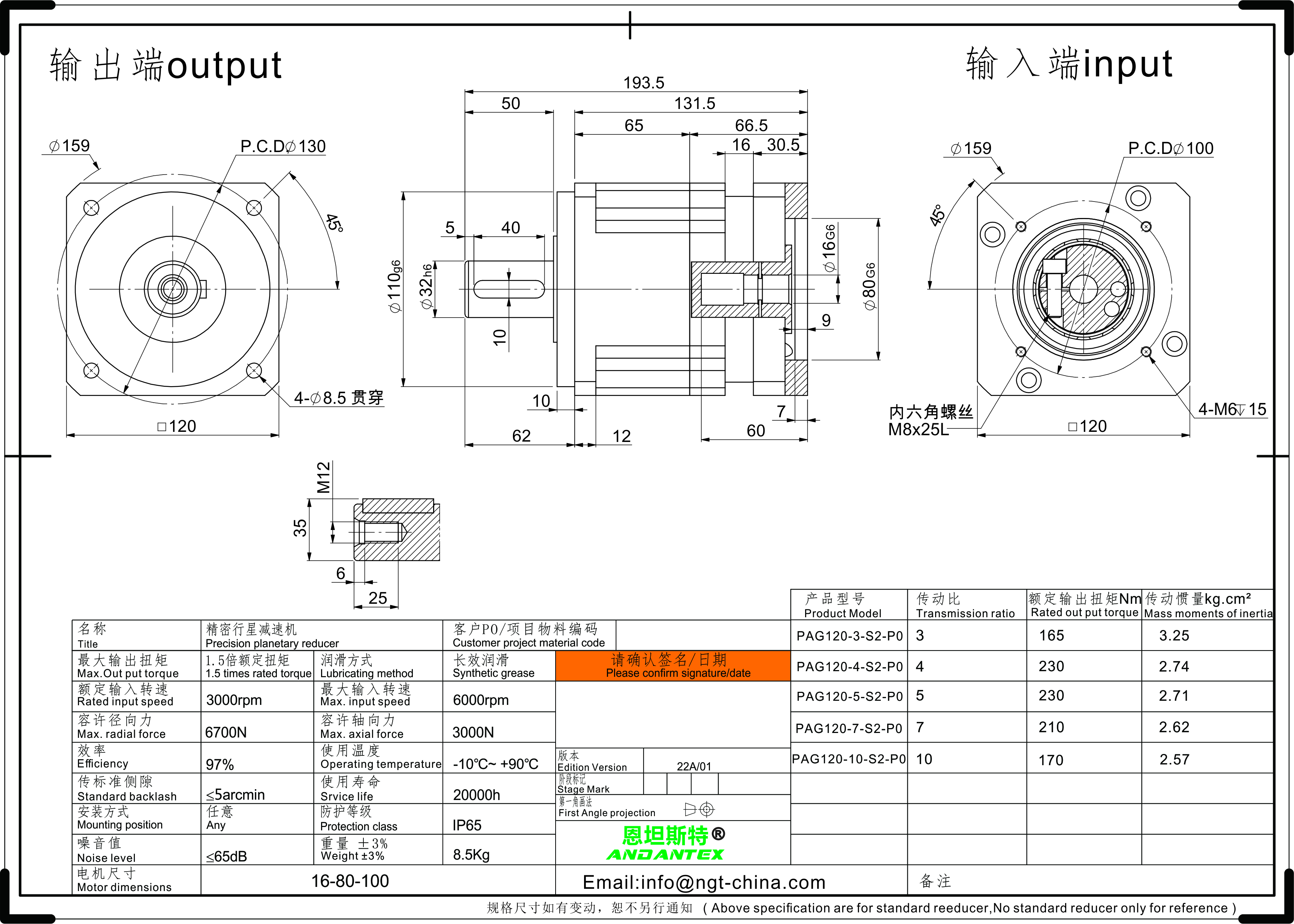

PAG120-L1-16-80-100
下载
21PAG120-L1 28-110-145M8
                                          下载

22

PAG115-L2 22-110-145

下载




下载
