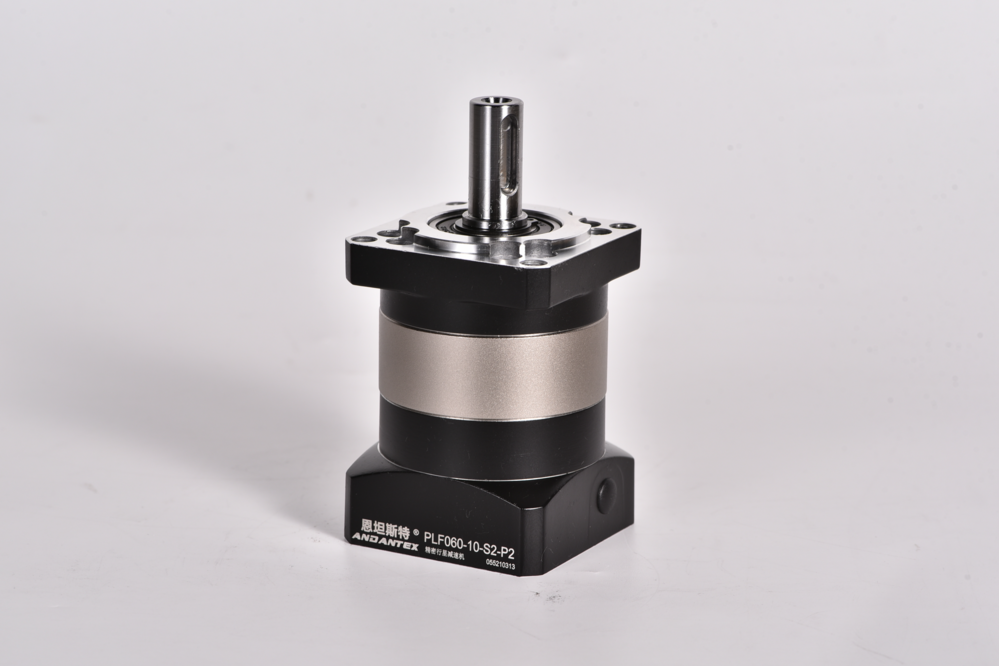

行星减速机作为一种广泛应用于工业领域的动力传输设备，其运行状态的稳定性直接关系到整个生产系统的效率与安全。振动频谱分析作为一种有效的状态监测与故障诊断手段，能够通过对行星减速机振动信号的深入分析，揭示其内部零部件的运行状况及潜在故障。本文将详细阐述行星减速机振动频谱分析的方法，包括信号采集、预处理、频谱分析以及故障诊断等方面。

一、振动信号采集

（一）测点选择

测点的合理选择是获取准确振动信号的关键。对于行星减速机，通常需要在多个关键部位布置测点。输入轴和输出轴是动力传输的主要通道，其振动情况能够直接反映传动系统的运行状态，因此在输入轴和输出轴的轴承座上设置测点是必要的。此外，行星架作为行星减速机的核心部件，其振动包含了丰富的行星轮系运行信息，在行星架的合适位置布置测点有助于全面了解行星轮系的动态特性。同时，考虑到箱体的振动也会受到内部零部件的影响，在箱体的关键部位，如靠近齿轮啮合区域和轴承安装位置，也应设置测点，以获取综合的振动信息。

（二）传感器选型与安装

传感器是采集振动信号的核心元件，其性能直接影响信号的质量。常用的振动传感器有加速度传感器、速度传感器和位移传感器。加速度传感器具有频率响应范围宽、灵敏度高、体积小等优点，适用于高频振动信号的测量，在行星减速机的振动监测中应用广泛。速度传感器则对中频振动信号有较好的测量效果，而位移传感器主要用于低频振动测量。根据行星减速机的振动特点和工作频率范围，通常选择加速度传感器进行信号采集。

传感器的安装方式对信号的准确性也有重要影响。理想的安装方式应保证传感器与被测物体之间具有良好的刚性连接，以减少信号的衰减和失真。常用的安装方法有磁座安装、螺栓安装和胶粘安装等。磁座安装方便快捷，但适用于临时监测或对安装精度要求不高的场合；螺栓安装能够提供最可靠的连接，适用于长期监测和重要测点；胶粘安装则适用于一些不便使用磁座或螺栓安装的表面，但需要注意胶粘剂的性能和固化时间。

二、振动信号预处理

（一）滤波处理

由于行星减速机运行环境复杂，采集到的振动信号往往包含各种噪声干扰，如电磁噪声、机械噪声等。这些噪声会掩盖信号中的有用信息，影响频谱分析的准确性。因此，在进行频谱分析之前，需要对振动信号进行滤波处理，去除噪声成分。常用的滤波方法有低通滤波、高通滤波、带通滤波和带阻滤波等。根据行星减速机振动信号的频率特征和噪声分布情况，选择合适的滤波方法和参数，以保留信号中的有用频率成分，抑制噪声干扰。

（二）异常值处理

在信号采集过程中，可能会由于传感器故障、外界干扰等原因导致采集到的信号中出现异常值。这些异常值会对频谱分析结果产生较大影响，因此需要进行处理。常用的异常值处理方法有阈值法和统计方法。阈值法是通过设定一个合理的阈值，将超过该阈值的数据点视为异常值并进行剔除或替换；统计方法则是根据数据的统计特征，如均值、标准差等，判断数据点是否为异常值，并进行相应的处理。

三、振动信号频谱分析

（一）时域分析

时域分析是通过对振动信号的时间历程进行分析，获取信号的基本特征参数，如峰值、有效值、峰值因数等。这些参数能够反映振动信号的强度和变化情况，为频谱分析提供初步的信息。例如，峰值可以反映信号的最大振动幅度，有效值则能够反映信号的能量大小。通过对时域参数的监测和分析，可以及时发现行星减速机的异常振动情况。

（二）频域分析

频域分析是将时域信号通过傅里叶变换转换为频域信号，得到信号的频谱图。频谱图能够清晰地展示信号中各个频率成分的分布情况，通过分析频谱图中的特征频率，可以判断行星减速机的运行状态和故障类型。

齿轮啮合频率：行星减速机中的齿轮啮合是产生振动的主要激励源之一。齿轮啮合频率是齿轮每分钟啮合次数的函数，其计算公式为 f

m

=z×n/60，其中 z 为齿轮齿数，n 为齿轮转速（r/min）。在频谱图中，齿轮啮合频率及其谐波成分通常会出现明显的峰值。如果齿轮存在磨损、点蚀等故障，啮合频率及其谐波的幅值会发生变化，同时可能会出现边频带。

轴承故障频率：轴承是行星减速机中的关键零部件，其故障也会导致振动信号出现特征频率。不同类型的轴承故障，如内圈故障、外圈故障和滚动体故障，会产生不同的特征频率。通过计算轴承的故障特征频率，并在频谱图中进行查找和分析，可以判断轴承是否存在故障以及故障的类型和位置。

行星轮系特征频率：行星轮系的独特结构使其振动信号具有一些特殊的特征频率。例如，行星轮的公转频率和自转频率会在频谱图中产生特定的峰值。通过对这些特征频率的分析，可以了解行星轮系的运行状态，判断是否存在行星轮偏心、行星架变形等故障。

四、故障诊断与状态评估

（一）故障特征模式识别

通过对大量行星减速机故障振动信号的分析和研究，可以总结出不同故障类型对应的频谱特征模式。在实际监测中，将采集到的振动信号频谱与已知的故障特征模式进行对比和分析，根据频谱中特征频率的出现情况、幅值变化以及边频带特征等，判断行星减速机是否存在故障以及故障的类型。

（二）状态评估与趋势分析

除了进行故障诊断外，还需要对行星减速机的运行状态进行评估和趋势分析。通过长期监测振动信号的时域参数和频域特征，建立状态评估指标体系，对行星减速机的健康状态进行量化评估。同时，绘制状态参数随时间的变化曲线，分析其变化趋势，预测行星减速机的剩余使用寿命，为设备的维护和检修提供科学依据。

行星减速机振动频谱分析方法是一种科学有效的状态监测与故障诊断手段。通过合理选择测点、正确安装传感器、进行信号预处理、开展频谱分析以及实施故障诊断与状态评估，能够及时发现行星减速机的潜在故障，保障设备的安全稳定运行，提高生产效率，降低维护成本。在实际应用中，应不断总结经验，优化分析方法，提高振动频谱分析的准确性和可靠性。
