在自动化设备、精密仪器以及各类工业控制系统中，行星减速机与步进电机的组合应用极为常见。二者合理匹配，能够充分发挥各自优势，实现高效、精准的动力传输与运动控制。然而，选型不当则可能导致设备性能下降、故障频发，甚至影响整个生产流程。因此，掌握行星减速机与步进电机的匹配选型方法至关重要。

一、理解行星减速机与步进电机的基本特性

行星减速机特性

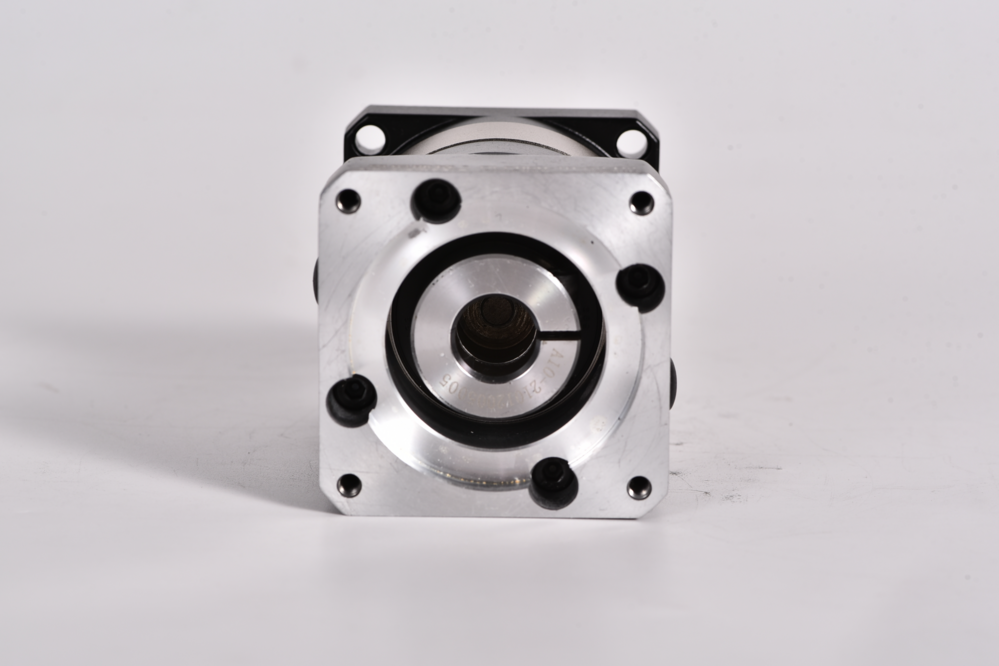

行星减速机以其高精度、高扭矩输出和紧凑的结构设计而著称。它主要由太阳轮、行星轮、内齿圈和行星架等部件组成，通过行星轮的公转与自转实现减速增矩的效果。其减速比范围广泛，可根据不同需求灵活选择。同时，行星减速机具有较高的传动效率和较低的回程间隙，能够确保动力传输的稳定性和精确性。

步进电机特性

步进电机是一种将电脉冲信号转换为角位移或线位移的开环控制电机。它具有定位精度高、无累积误差、控制简单等优点。步进电机的转速和转向可以通过控制脉冲的频率和顺序来实现，适用于需要精确位置控制的场合。然而，步进电机也存在一些局限性，如低速时易出现振动和噪声，高速时扭矩会显著下降等。

二、匹配选型的关键参数

扭矩需求

扭矩是选型过程中首要考虑的因素。步进电机的输出扭矩有限，而行星减速机能够显著增大输出扭矩。在选型时，需要根据负载的实际扭矩需求，结合步进电机的额定扭矩和行星减速机的减速比来计算。一般来说，行星减速机的输出扭矩应大于负载所需扭矩，并留有一定的安全余量，以应对可能出现的过载情况。

转速匹配

步进电机的转速与输入脉冲频率成正比，而行星减速机会降低输出转速。在选型时，需要确保行星减速机减速后的输出转速能够满足设备的工作要求。同时，要考虑步进电机在高速运行时的扭矩特性，避免因转速过高导致扭矩不足而影响设备性能。

精度要求

对于需要高精度定位的场合，行星减速机的回程间隙和步进电机的步距角是关键参数。回程间隙越小，行星减速机的传动精度越高；步进电机的步距角越小，其定位精度也越高。在选型时，应根据设备的精度要求，选择回程间隙和步距角合适的行星减速机和步进电机组合。

惯量匹配

惯量匹配是指负载惯量与电机惯量之间的匹配关系。如果负载惯量过大，步进电机在启动和停止时可能会出现失步或过冲现象，影响定位精度。行星减速机可以在一定程度上降低负载惯量对电机的影响，但也需要合理选择减速比，使负载惯量与电机惯量达到较好的匹配状态。一般来说，负载惯量与电机惯量的比值应控制在一定范围内，具体数值可根据设备的实际运行情况进行调整。

三、选型步骤与方法

确定负载参数

首先，需要准确测量和计算负载的扭矩、转速、惯量等参数。这可以通过实验测试、理论计算或参考相关设备的技术资料来完成。例如，对于旋转负载，可以通过测量负载的重量、半径和旋转速度来计算扭矩；对于直线负载，可以通过测量负载的质量、加速度和运动距离来计算所需的力，进而转换为扭矩。

选择步进电机

根据负载的扭矩和转速需求，初步选择合适的步进电机。在选择时，要考虑步进电机的额定扭矩、保持扭矩、步距角等参数。额定扭矩应大于负载所需扭矩，保持扭矩应足够大以确保电机在静止时能够保持位置。同时，步距角应根据设备的精度要求进行选择，较小的步距角可以提高定位精度，但也会增加控制复杂度和成本。

计算行星减速机减速比

根据步进电机的额定扭矩和负载所需扭矩，计算行星减速机所需的减速比。减速比的计算公式为：减速比 = 负载所需扭矩 / 步进电机额定扭矩。同时，要考虑行星减速机的输出转速是否满足设备的工作要求，可通过减速比和步进电机的转速来计算行星减速机的输出转速。

验证惯量匹配

根据选择的步进电机和行星减速机，计算负载惯量折算到电机轴上的等效惯量，并与电机惯量进行比较。如果等效惯量与电机惯量的比值超出合理范围，需要重新调整行星减速机的减速比或选择其他规格的步进电机，以实现惯量匹配。

考虑环境因素和使用条件

在选型过程中，还需要考虑设备的工作环境和使用条件，如温度、湿度、振动、粉尘等。选择具有相应防护等级和适应能力的行星减速机和步进电机，以确保设备在恶劣环境下能够稳定运行。

四、实际应用中的注意事项

安装与调试

行星减速机与步进电机的安装应严格按照产品说明书进行，确保安装精度和连接可靠性。在调试过程中，要逐步调整脉冲频率和脉冲数，观察设备的运行情况，检查是否存在失步、过冲、振动等问题。如有异常，应及时调整参数或检查设备是否存在故障。

维护与保养

定期对行星减速机和步进电机进行维护与保养，检查润滑情况、连接部件是否松动、电机绕组是否正常等。及时清理设备表面的灰尘和杂物，保持设备的清洁。对于长期闲置的设备，应采取适当的防护措施，防止设备受潮、生锈等。

故障诊断与处理

当设备出现故障时，应及时进行故障诊断。常见的故障包括电机失步、减速机异响、温度过高等。通过观察设备的运行现象、测量相关参数等方法，确定故障原因，并采取相应的处理措施。如更换损坏的部件、调整控制参数等。

行星减速机与步进电机的匹配选型是一个综合性的过程，需要充分考虑负载参数、电机特性、减速机性能以及环境因素等多方面因素。通过合理的选型和正确的安装调试，能够确保设备的高效、稳定运行，提高生产效率和产品质量。在实际应用中，还应注重设备的维护与保养，及时处理故障，以延长设备的使用寿命。
